Mažete vypínacie ložisko spojky? Správna odpoveď

Priama odpoveď: Mali by ste namazať vypínacie ložisko spojky?

Nie, moderného by ste nemali mastiť vypínacie ložisko spojky — vo väčšine prípadov nazývané aj vyhadzovacie ložisko. Prevažná väčšina vypínacích ložísk spojky vyrobených po polovici 80-tych rokov sú utesnené, vopred namazané jednotky. Pochádzajú z továrne so špecifickým mazivom už zabaleným vo vnútri krúžkov ložísk a toto vnútorné mazanie je navrhnuté tak, aby vydržalo počas celej životnosti ložiska. Pridanie externého maziva do utesneného vypínacieho ložiska spojky nijako nezlepšuje jeho výkon a môže aktívne spôsobiť poškodenie.

Je tu však dôležitá nuansa. Aj keď samotné ložisko by sa nemalo mazať, určité kontaktné body okolo zostavy vypínacieho ložiska spojky – konkrétne kontaktné body vidlice, objímka alebo vodiaca trubica a držiak ložiska vstupného hriadeľa – vyžadujú počas inštalácie malé a presné množstvo vysokoteplotného maziva. Nesprávne rozlíšenie je jednou z najčastejších príčin chvenia spojky, zlyhania ložísk a predčasného opotrebovania spojky.

Tento článok presne popisuje, kde nanášať mazivo, aký typ použiť, aké množstvo je vhodné a čo sa stane, keď sa pomýlite.

Čo vlastne robí vypínacie ložisko spojky

Pred diskusiou o mazaní pomôže pochopiť mechanickú úlohu vypínacieho ložiska spojky. Keď stlačíte spojkový pedál, mechanické alebo hydraulické prepojenie tlačí vidlicu spojky, ktorá zase tlačí vyhadzovacie ložisko proti otáčajúcim sa prstom prítlačného taniera (tiež nazývané prsty membránovej pružiny). Ložisko umožňuje stacionárnemu komponentu – vidlici spojky – tlačiť na rýchlo sa otáčajúci komponent – ​​prítlačný kotúč – bez toho, aby sa navzájom brúsili.

Vypínacie ložisko sa zvyčajne pohybuje na vodiacom puzdre, ktoré obklopuje vstupný hriadeľ prevodovky. V káblovom alebo mechanickom spojovacom systéme sa ložisko dotkne prítlačnej dosky iba vtedy, keď je stlačený pedál. V mnohých hydraulických systémoch môže ložisko jazdiť v neustálom kontakte s prstami membránovej pružiny, čo kladie ešte väčšie nároky na vnútorné mazanie ložiska.

Prevádzkové teploty vo vnútri krytu zvona môžu dosiahnuť 150°C až nad 200°C pri náročnom používaní a ložisko musí súčasne zvládať rotačné aj axiálne (ťahové) zaťaženie. To je dôvod, prečo je továrensky balené mazivo špeciálne navrhnuté pre danú aplikáciu – a prečo jeho nahradenie nesprávnym externým mazivom môže spôsobiť zlyhanie.

Prečo by ste nemali mazať samotné ložisko

Utesnené vypínacie ložiská spojky majú na oboch stranách gumové alebo kovové štíty, ktoré zadržiavajú vnútorné mazivo a vylučujú nečistoty. Keď na vonkajšiu stranu takéhoto ložiska nanesiete dodatočné mazivo, môže dôjsť k niekoľkým problémom:

• Znečistenie spojkového kotúča: Prebytočný tuk migruje vplyvom tepla a odstredivej sily. Ak sa dostane k treciemu materiálu kotúča spojky, kotúč sa zosklenie alebo nasiakne olejom a spojka okamžite prekĺzne. Výmena kontaminovaného spojkového kotúča zvyčajne stojí 300 – 700 USD len za diely, nepočítajúc prácu.
• Poškodenie prítlačnej dosky: Mastnota na trecej ploche prítlačnej dosky spôsobuje nerovnomerný záber, vibrácie a zrýchlené opotrebovanie kontaktnej plochy prítlačnej dosky.
• Poškodenie tesnenia: Mnohé bežné mazivá nie sú kompatibilné s gumovými zmesami používanými v tesneniach ložísk. Predovšetkým tuky na báze ropy môžu spôsobiť napučiavanie alebo degradáciu tesnenia, čo umožňuje vytekanie vnútorného maziva z továrne a kontamináciu samotného ložiska.
• Preťaženie ložísk: Nadmerné vonkajšie mazivo môže spôsobiť ťah na ložisku, generovať dodatočné teplo a skrátiť jeho životnosť namiesto predĺženia.
• Problémy s hlukom: Mazivo nanesené na čelo uvoľňovacieho ložiska, ktoré sa dotýka prstov membránovej pružiny, môže spôsobiť nekonzistentný hluk zo záberu a chvenie spojky.

Jediná výnimka z tohto pravidla sa týka starších otvorených alebo použiteľných vyhadzovacích ložísk, ktoré sa nachádzajú vo vozidlách spred osemdesiatych rokov alebo v určitých aplikáciách poľnohospodárskych a ťažkých zariadení. Tieto jednotky sú navrhnuté tak, aby umožňovali pravidelné premazávanie a budú mať zjavne otvorenú alebo polotienenú konštrukciu. Ak pracujete na historickom vozidle, skontrolujte si v servisnej príručke, či je vaše vyhadzovacie ložisko použiteľného typu.

Kde je potrebné mazanie pri montáži vypínacieho ložiska spojky

Zatiaľ čo samotné teleso ložiska nedostáva žiadne mazivo, počas práce spojky je potrebné namazať niekoľko okolitých komponentov. Preskočenie týchto krokov spôsobuje hluk, drsný pocit z pedálov a predčasné opotrebovanie okolitého hardvéru.

Držiak ložiska vstupného hriadeľa / vodiaca objímka

Vypínacie ložisko spojky sa posúva tam a späť po vodiacej objímke alebo držiaku ložiska, keď je stlačený spojkový pedál. Ide o klzný kontakt medzi dvoma kovovými povrchmi a vyžaduje si tenkú vrstvu maziva, aby sa zabránilo zadretiu a umožnil hladký a tichý pohyb. Naneste veľmi tenkú, rovnomernú vrstvu vysokoteplotného maziva na vodiacu objímku – dostatočnú na to, aby pokryla povrch bez akéhokoľvek prebytku, ktorý by mohol migrovať dopredu smerom k kotúču spojky.

Častou chybou je nanesenie príliš veľkého množstva tuku. Stačí na to tenký film. Hrubé kvapôčky maziva sa dostanú pozdĺž hriadeľa pri tepelnom cyklovaní a vibráciách a môžu kontaminovať kotúč spojky v okruhu niekoľkých stoviek kilometrov.

Kontaktné body vidlice spojky

Vidlica spojky sa otáča na guľôčkovom čape alebo otočnom bode a dotýka sa držiaka uvoľňovacieho ložiska v dvoch bodoch. Otočná guľa aj kontaktné podložky vidlice na držiaku ložiska potrebujú malé množstvo maziva. Ide o kontaktné body kov na kov pod značným zaťažením páky a bez mazania sa rýchlo opotrebujú. Naneste množstvo maziva o veľkosti hrášku na otočnú guľu a jemne rozotrite každú kontaktnú podložku vidlice.

Otočný čap a spojenie spojkového pedála (ak je k dispozícii)

Ak máte prevodovku odpojenú, oplatí sa skontrolovať puzdrá pedála spojky, otočný hriadeľ a všetky mechanické spojovacie tyče, pokiaľ máte prístup. Vŕzganie pedálov a pocit stuhnutosti spojky sú často spôsobené skôr suchými otočnými bodmi než čímkoľvek vo vnútri krytu zvončeka.

Pilotné ložisko alebo vodiace puzdro

Toto samostatné ložisko je umiestnené v strede kľukového hriadeľa alebo zotrvačníka a podopiera hrot vstupného hriadeľa prevodovky. Nie je súčasťou zostavy vyhadzovacieho ložiska, ale vždy sa vymieňa počas práce spojky. Ak inštalujete bronzové vodiace puzdro (namiesto ihlového ložiska), pred inštaláciou naneste na jeho vnútorný otvor jemnú vrstvu montážneho maziva alebo bieleho lítiového maziva.

Správny typ maziva na použitie na súčasti spojky

Nie všetky mazivá sú vhodné pre spojkové aplikácie. Prostredie vo vnútri zvonového krytu – vysoké teplo, vibrácie a katastrofálne riziko kontaminácie trecieho materiálu – si vyžaduje špecifické vlastnosti produktu.

Odporúčanie priemyselného štandardu pre inštaláciu vypínacieho ložiska spojky je vysokoteplotné mazivo na báze moly aplikované v minimálnych množstvách na špecifické kontaktné body opísané vyššie. Mnoho výrobcov spojkových súprav, vrátane Sachs, LUK a Exedy, zahŕňa malé balenie tohto typu maziva do svojich balíkov spojkových súprav – použite to, čo poskytujú, a aplikujte len na určené body.

Krok za krokom: Správne mazanie počas inštalácie vypínacieho ložiska spojky

Nasledujúci postup platí pre typické vozidlo s pohonom zadných kolies s mechanickou vidlicou spojky. Hydraulické uvoľňovacie systémy sa môžu mierne líšiť, ale základné princípy zostávajú rovnaké.

1. Odstráňte a skontrolujte všetky komponenty. Keď je prevodovka vypnutá a stará spojka je odstránená, vyčistite vnútro zvončeka, vodiacu objímku a oblasť vidlice spojky a otočnej guľôčky čističom bŕzd. Odstráňte všetku starú mastnotu, hrdzu alebo nečistoty. Skontrolujte vodiacu objímku, či nemá opotrebené drážky alebo koróziu.
2. Naneste mazivo na vodiacu objímku. Pomocou čistej handry alebo prsta v rukavici naneste tenký rovnomerný film vysokoteplotného moly maziva na celú dĺžku vodiaceho puzdra, po ktorom sa bude uvoľňovacie ložisko pohybovať. Utrite všetok prebytok. Povrch by mal vyzerať mokrý, nie hrubý.
3. Nasuňte nové uvoľňovacie ložisko na vodiacu objímku. Uistite sa, že kĺže voľne a hladko. Ak sa viazne alebo ťahá, skontrolujte, či na rukáve nie sú otrepy a pred pokračovaním ich odstráňte.
4. Na čelnú plochu uvoľňovacieho ložiska nenanášajte žiadne mazivo — strana, ktorá sa dotýka prstov membránovej pružiny. Tento povrch musí zostať suchý.
5. Namažte otočnú guľu vidlice. Na otočný guľový čap naneste množstvo maziva o veľkosti hrášku. Rozložte ho okolo povrchu lopty.
6. Namažte kontaktné podložky vidlice. Naneste malú škvrnu maziva na dve uši alebo kontaktné podložky vidlice spojky, kde zapadnú do prídržnej objímky uvoľňovacieho ložiska.
7. Nainštalujte vidlicu spojky a uistite sa, že správne sedí na otočnej guľke a bezpečne prichytí alebo prichytí uvoľňovacie ložisko.
8. Vykonajte záverečnú kontrolu. Pozrite sa do vnútra krytu zvona a uistite sa, že v blízkosti oblasti kotúča spojky alebo na prítlačnom kotúči sa nenachádza žiadne prebytočné mazivo. Pred pokračovaním utrite všetku mastnotu.
9. Dokončite inštaláciu a skontrolujte fungovanie pedálu pred opätovným uvedením vozidla do prevádzky.

Čo sa stane, keď premažete zostavu vypínacieho ložiska spojky

Premazanie počas inštalácie spojky je jednou z hlavných príčin toho, čo sa krátko po výmene bežne diagnostikuje ako "chybná spojka". Symptómy sa objavujú rýchlo – často v rámci niekoľkých stoviek kilometrov – a môžu napodobňovať viacero rôznych problémov v závislosti od toho, kde sa tuk presunul.

• Preklzávanie spojky: Najbezprostrednejší príznak, keď sa mazivo dostane na spojkový kotúč. Otáčky motora stúpajú bez zodpovedajúceho zvýšenia rýchlosti vozidla, najmä pri zaťažení. Kotúč spojky sa musí vymeniť.
• Chvenie alebo chvenie spojky: Čiastočné znečistenie prítlačnej dosky alebo kotúča spôsobuje pri nízkych rýchlostiach vibrácie, chvenie, najmä pri odťahovaní od dorazu.
• Zápach pálenia: Znečistený trecí materiál môže produkovať silný zápach po spálení, najmä počas počiatočného vniknutia, keď zvyšky tuku spália horúce komponenty.
• Hluk ložiska z nadmerného odporu vzduchu: Premastené ložiskové klzné lišty môžu priťahovať kovové častice a drvinu, čo vedie k zrýchlenému opotrebovaniu ložísk a škrípavému alebo dunivému zvuku pri zošliapnutí spojkového pedálu.
• Porucha ložiska predčasného uvoľnenia: Ak nekompatibilné mazivo znehodnotilo tesnenia ložiska, predbalené vnútorné mazivo vytečie a ložisko beží nasucho, pričom zvyčajne zlyhá do 10 000 – 20 000 míľ namiesto očakávaných 60 000 – 100 000 míľ.

V najhorších prípadoch si premazanie vyžaduje opätovné zrušenie prevodovky a výmenu celej spojkovej súpravy – práca, ktorá v prostredí dielne stojí medzi 800 USD a 1 800 USD alebo viac v závislosti od vozidla. Balíček maziva, ktorý je súčasťou väčšiny súprav spojok, obsahuje práve toľko produktu pre danú prácu; ak použijete celé balenie na správnych miestach, nepremastíte sa.

Hydraulické vypínacie ložiská: Špeciálne úvahy

Mnoho moderných vozidiel používa sústredný podradený valec (CSC) – hydraulickú jednotku, ktorá kombinuje podriadený valec a uvoľňovacie ložisko do jednej zostavy, ktorá sa montuje priamo na držiak ložiska vstupného hriadeľa vo vnútri krytu zvona. Tieto sú čoraz bežnejšie na európskych vozidlách, moderných nákladných automobiloch a výkonných autách.

Pravidlá mazania pre jednotky CSC sú ešte prísnejšie ako pre bežné vyhadzovacie ložiská. Na ložiskovú plochu alebo hydraulické teleso jednotky CSC nenanášajte žiadne mazivo. Tieto zostavy sú plne utesnené a samostatné. Jediným mazacím bodom je vodiaca objímka a aj vtedy niektorí výrobcovia špecifikujú suchú inštaláciu alebo špecifické mazivo na silikónovej báze, aby sa predišlo problémom s kompatibilitou tesnenia s hydraulickými tesneniami vo vnútri CSC.

Vždy si prečítajte špecifické pokyny dodané s náhradnou jednotkou CSC. Ak sa to pomýli, môže dôjsť k zlyhaniu hydraulického tesnenia vo vnútri ložiskovej jednotky, čo vedie k strate kvapaliny a zlyhaniu spojkového systému – čo je vážnejší a drahší výsledok ako kontaminovaný trecí kotúč.

Bežné mýty o mazaní vypínacieho ložiska spojky

Mýtus: Viac mastnoty znamená lepšiu ochranu

Toto je najrozšírenejšia mylná predstava. V spojkových aplikáciách nie je lepšie viac maziva – je aktívne škodlivé. Tenký film poskytuje potrebné mazanie. Prebytočné mazivo nemá kam ísť a migruje smerom k trecím plochám.

Mýtus: Drážky vstupného hriadeľa by ste mali silne namazať

Drážky náboja spojkového kotúča, ktoré sa posúvajú na vstupný hriadeľ, potrebujú stopové množstvo maziva, aby sa kotúč mohol čisto odpojiť. Mnohí profesionáli však teraz uprednostňujú inštaláciu nasucho alebo s takmer žiadnym mazivom, pretože akýkoľvek tuk na drážkach má tendenciu migrovať. Ak tu niečo nanesiete, použite absolútne minimum – jemný náter moly masti len na drážkované zuby a potom utrite prebytok čistou handrou.

Mýtus: Hluk ložiska znamená, že uvoľňovacie ložisko potrebuje mazanie

Ak vaše vypínacie ložisko spojky vydáva hluk – cvrlikanie, škrípanie alebo drnčanie pri zošliapnutí pedálu – ložisko je potrebné vymeniť, nie namazať. Utesnené ložisko, ktoré vytvára hluk, buď vnútorne zlyhalo, alebo sa opotrebovalo natoľko, že opätovné mazanie nie je možné alebo účinné. Pokus o namazanie z vonkajšej strany neobnoví chybné utesnené ložisko.

Mýtus: Akákoľvek mastnota sa spraví v štipke

Mazivo na podvozky, mazivo na nápravy a mazivá na všeobecné použitie majú body spádu pod teplotou, ktorá sa bežne dosahuje vo vnútri krytu zvona. Použitie nesprávneho produktu nielenže zlyhá pri poskytovaní ochrany – aktívne predstavuje riziko kontaminácie, pretože mazivo sa vplyvom tepla skvapalňuje.

Ako dlho by malo vydržať správne nainštalované vypínacie ložisko spojky

Kvalitné vypínacie ložisko spojky, správne namontované s vhodným mazaním v kontaktných bodoch a bez maziva na samotnom povrchu ložiska, by malo vydržať životnosť súpravy spojky. Pri typickom používaní osobných automobilov to znamená:

• Štandardné jazdné podmienky: 60 000 až 100 000 míľ, často dlhšie pri náročnom používaní na diaľnici, kde sa spojka ovláda menej často.
• Jazda v mestskej zástavbe: 40 000 až 70 000 míľ kvôli vyššej frekvencii činnosti spojky.
• Výkon a využitie trate: Výrazne kratšie — už 20 000 míľ v závislosti od prevádzkových teplôt a agresivity používania.

Pretože prístup k vypínaciemu ložisku vyžaduje demontáž prevodovky, je štandardnou praxou vždy vymeniť vyhadzovacie ložisko vždy, keď sa vykonáva spojka, bez ohľadu na to, či staré ložisko vykazuje viditeľné opotrebovanie. Náklady na samotné ložisko - zvyčajne 20 až 80 USD pre väčšinu osobných vozidiel — sú zanedbateľné v porovnaní s nákladmi na prácu pri druhom vyradení prevodovky.

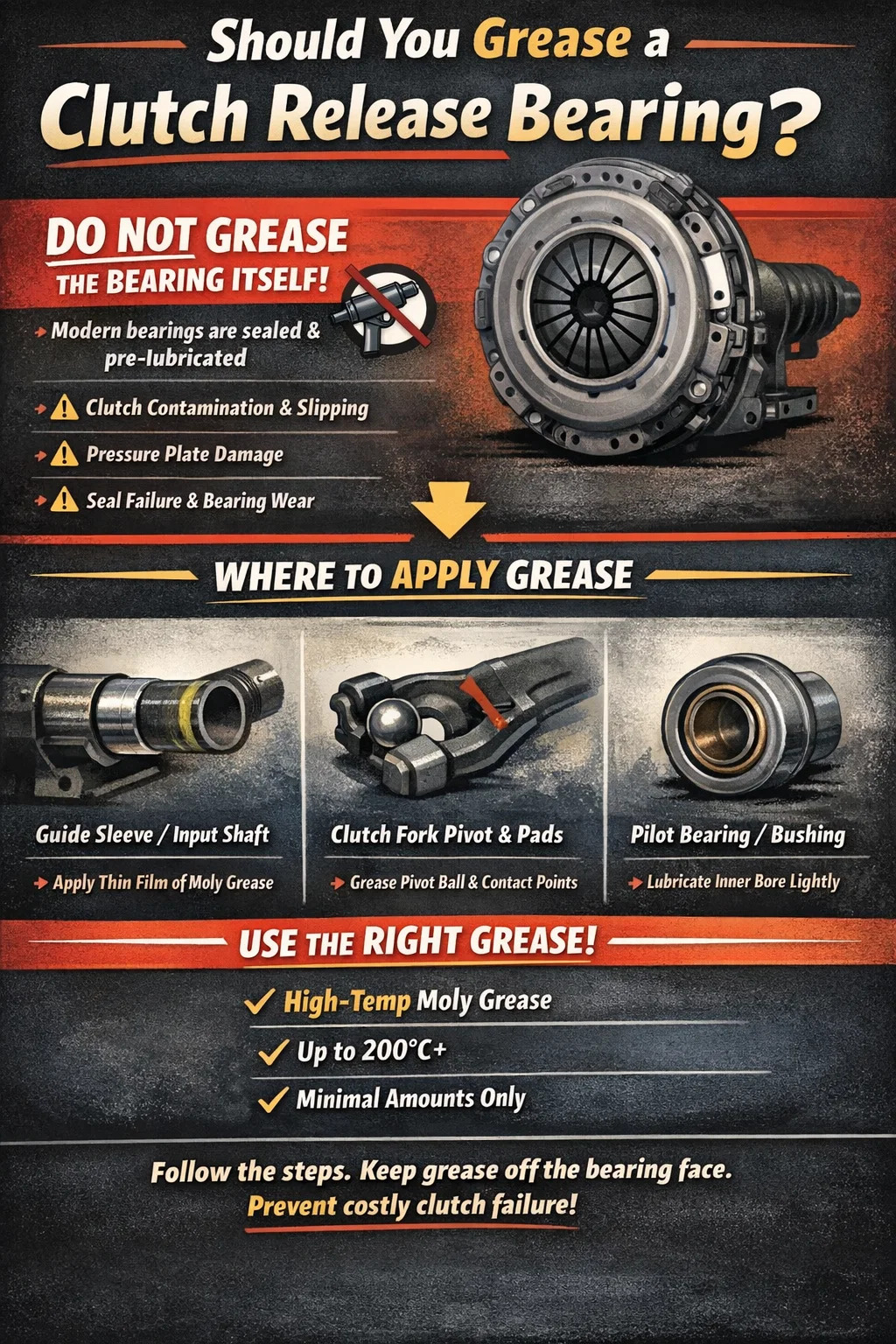

Zhrnutie: Pravidlá pre mazanie vypínacieho ložiska spojky

Správne namazanie na montáži vypínacieho ložiska spojky je o presnosti a zdržanlivosti, nie o štedrosti s mazacím lisom. Tu je úplné zhrnutie:

• Nemažte samotné vypínacie ložisko spojky. Moderné utesnené vyhadzovacie ložiská sú predmazané na celú dobu životnosti a nevyžadujú žiadne vonkajšie mazivo.
• Na vodiace puzdro naneste tenkú vrstvu vysokoteplotného moly maziva kde sa ložisko posúva.
• Namažte otočnú guľu vidlice spojky a kontaktné podložky vidlice s malým, presným množstvom rovnakého maziva.
• Nikdy nenanášajte mazivo na kontaktnú plochu ložiska alebo na akomkoľvek trecom povrchu.
• Používajte iba mazivo s vysokou teplotou dimenzované pre tepelné prostredie vo vnútri zvonového krytu.
• Postupujte podľa pokynov výrobcu spojkovej súpravy a tam, kde je to špecifikované, použite dodaný balíček maziva.
• Pre hydraulické koncentrické pomocné valce, pozrite si pokyny pre konkrétny produkt a pomýľte sa, aby ste na vodiacu objímku použili menej maziva alebo vôbec žiadne.

Dodržiavanie týchto pravidiel zabezpečí, že uvoľnenie spojky bude mať najlepšiu možnú životnosť, zabezpečí hladký a konzistentný chod spojky a vyhnete sa nákladným chybám, ktoré posielajú dokonale dobrú novú spojku priamo do koša.
