Aký hluk vydáva opotrebované vypínacie ložisko spojky?

Ako vlastne znie opotrebované vypínacie ložisko spojky?

A opotrebované vypínacie ložisko spojky — nazývané aj vyhadzovacie ložisko — najčastejšie vyrába a vysoké pískanie, cvrlikanie alebo škrípanie, ktoré sa objaví špeciálne pri stlačení spojkového pedálu a zmizne, keď ho pustíte. Tento vzťah zapnutia a vypnutia s pohybom pedálu je najjasnejším diagnostickým vodítkom, ktoré oddeľuje zlé uvoľňovacie ložisko od iných zvukov hnacieho ústrojenstva. V niektorých prípadoch sa zvuk zmení na drsné, kovové brúsenie, keď ložisko presiahlo škrípanie a fyzický kontakt medzi kovovými komponentmi. Ak počujete sústavné vrčanie alebo dunenie, ktoré mení charakter v momente, keď sa vaša noha dotkne pedálu spojky, najpravdepodobnejšou príčinou je zlyhané vypínacie ložisko spojky.

Presné pochopenie toho, čo počujete – a kedy – vás ušetrí od nesprávnej diagnózy problému, ako je opotrebované vodiace ložisko, chybné ložisko vstupného hriadeľa alebo dokonca kňučanie prevodovky. Každý z nich produkuje hluk v inom čase a za rôznych podmienok. Hlukový podpis uvoľňovacieho ložiska je spojený priamo s ovládaním pedálu, čo z neho robí jeden z najjednoduchších komponentov na identifikáciu sluchom.

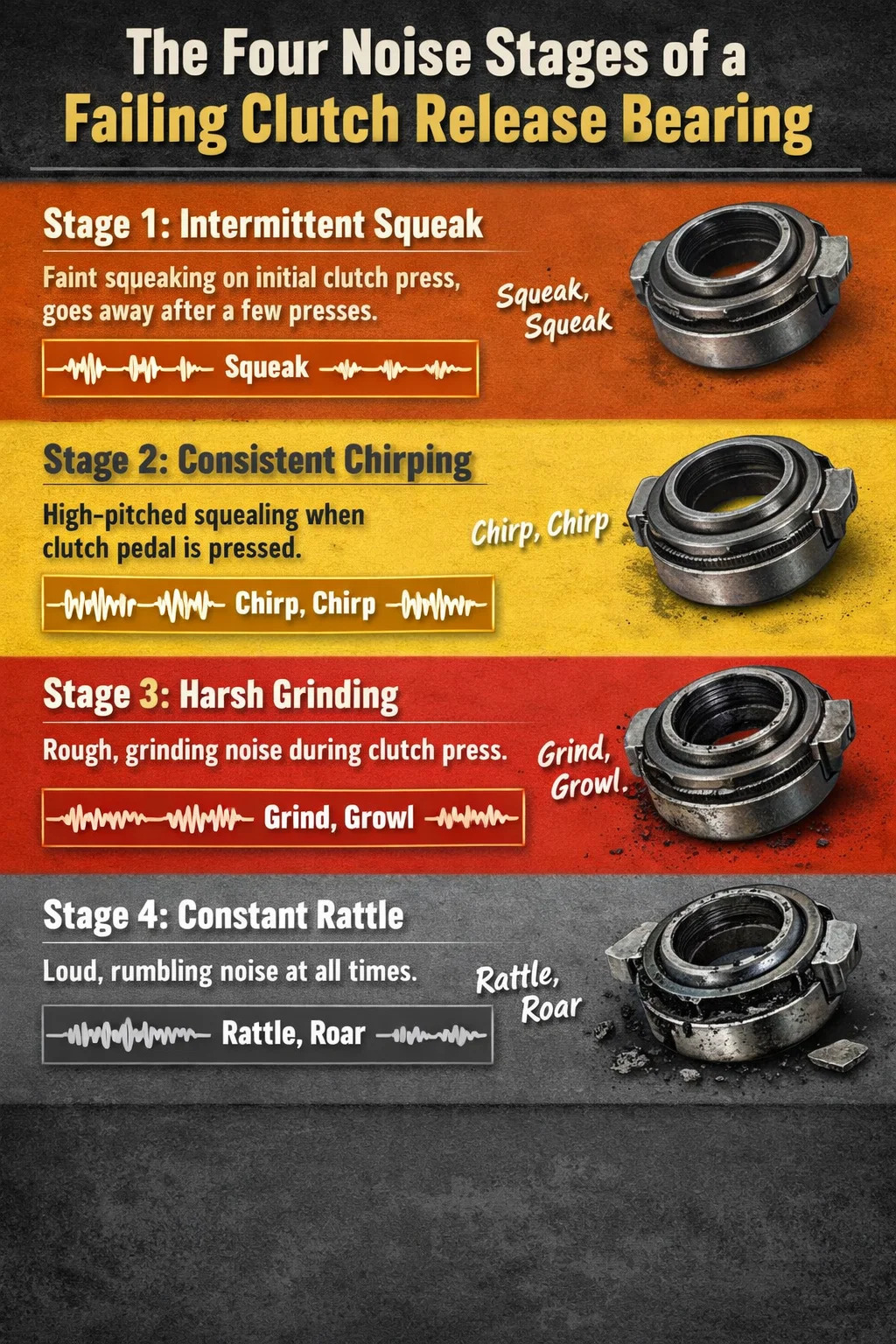

Štyri odlišné stupne hluku zlyhávajúceho vypínacieho ložiska spojky

Opotrebenie ložísk sa zriedka ohlási naraz. Zhoršenie prebieha pomerne predvídateľným oblúkom od jemného ku katastrofálnemu a každý stupeň produkuje iný akustický podpis. Vedieť, v ktorej fáze sa nachádzate, vám pomôže posúdiť naliehavosť.

Fáza 1 – Prerušované pískanie

V najskoršom štádiu sa mazanie vo vnútri ložiska začína rozpadávať alebo vysychať. Jemné škrípanie si môžete všimnúť len pri prvom stlačení spojky po tom, čo auto cez noc stálo, a zmizne v priebehu niekoľkých stlačení, keď sa ložisko zahreje. Mnohí vodiči to odmietajú ako rannú kondenzáciu alebo studenú prevodovku. Je ľahké to ignorovať, ale toto je najlacnejší a najmenej rušivý čas na vyriešenie problému - výmena ložiska v tomto bode zvyčajne zahŕňa najmenšie vedľajšie škody.

Fáza 2 — Sústavné cvrlikanie alebo pískanie pri stlačení pedálu

Toto je najčastejšie hlásené štádium. Hluk je teraz opakovateľný: stlačte spojkový pedál, počujte pískanie; uvoľnite pedál, hluk prestane . Zvuk je vysokofrekvenčný, niekedy sa opisuje ako štebot vtákov alebo škrípanie bŕzd na bicykli. Vnútorne sú guličkové alebo valčekové prvky ložiska suché a klietka alebo drážky začínajú vykazovať opotrebovanie. V tomto bode je ložisko funkčné, ale degraduje. Väčšina mechanikov považuje túto fázu za praktický prah pre plánovanie výmeny, pretože postup do fázy 3 môže nastať rýchlo, keď začne konzistentný hluk.

Fáza 3 – Tvrdé brúsenie alebo vrčanie

Vysoké pískanie prechádza do nižšieho, hrubšieho brúsneho alebo vrčiaceho zvuku. To naznačuje, že valivé prvky vo vnútri ložiska sa začali lámať alebo že ložiskové dráhy sú viditeľne ryhované. Dochádza ku kontaktu kovu na kov. V tomto štádiu reálne hrozí zadretie ložiska pri zošliapnutom pedále spojky , ktorý môže zablokovať vidlicu spojky v rozpojenej polohe a nechať vás uviaznutý. V tejto fáze sa často objavujú vibrácie prenášané samotným pedálom spojky – pulzovanie alebo drsnosť, ktorú cítite pod nohami.

Fáza 4 – Nepretržitý hluk bez ohľadu na polohu pedálu

Akonáhle sa ložisko zrúti do bodu, kedy je v takmer neustálom kontakte s okolitými komponentmi, hluk sa objaví bez ohľadu na to, či je pedál stlačený alebo nie. V tejto fáze sa ložisko mohlo rozbiť natoľko, že by sa poškodil prítlačný kotúč, kotúč spojky alebo dokonca zotrvačník. Náklady na opravy tu prudko eskalujú. Práca, ktorá by mohla stáť 300 – 500 USD na diely a prácu v štádiu 1 alebo 2, môže presiahnuť 1 200 – 1 800 USD, keď sa zohľadní renovácia alebo výmena prítlačnej dosky a zotrvačníka.

Ako potvrdiť, že hluk vychádza z vypínacieho ložiska spojky

Pretože manuálna prevodovka obsahuje niekoľko ložísk, ktoré môžu produkovať podobné zvuky – ložisko vstupného hriadeľa, vodiace ložisko alebo puzdro a ložiská predlohového hriadeľa – stojí za to vykonať niekoľko jednoduchých kontrol predtým, ako dôjde k záveru, že máte zlé uvoľňovacie ložisko.

Test tlaku na pedál

Zaparkujte vozidlo s naštartovaným motorom a prevodovkou v neutrále. Pomaly zošliapnite pedál spojky. Ak pískanie alebo škrípanie začne v momente, keď začnete stláčať, a zastaví sa, keď úplne uvoľníte pedál, hlavným podozrivým je vypínacie ložisko spojky. Hluk by sa mal sledovať konzistentne s pohybom pedálu – hlasnejší, keď budete stláčať ďalej, môže sa líšiť v rozstupe pri rôznych hĺbkach pedálov v závislosti od toho, ako sa ložisko dotýka prstov prítlačnej dosky.

Na rozdiel od ložiska vstupného hriadeľa

A opotrebované input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Na rozdiel od vodiaceho ložiska alebo puzdra

Vodiace ložisko (alebo puzdro v mnohých vozidlách) je umiestnené v strede zotrvačníka a podopiera hrot vstupného hriadeľa prevodovky. Opotrebované vodiace ložisko zvyčajne vytvára hluk počas fázy prekĺzavania spojky – keď ťaháte zo zastávky a spojka je čiastočne zapnutá. Môže tiež spôsobiť pískanie alebo pískanie, keď je prevodovka v neutráli pri bežiacom motore, čo sa líši od čistého stlačenia pedálu uvoľňovacieho ložiska.

Cit pre vibrácie

Zľahka položte ruku na radenie a pomaly stláčajte pedál spojky. Zlyhané uvoľňovacie ložisko často prenáša jemné vibrácie alebo drsnosť cez hnacie ústrojenstvo, ktoré je možné cítiť na radiacej páke alebo v niektorých vozidlách na podlahovej doske v blízkosti tunela prevodovky. Táto hmatová spätná väzba v kombinácii s počuteľným pískaním pri stlačení pedálu pevne smeruje k uvoľňovaciemu ložisku.

Prečo sa vypínacie ložiská spojky opotrebúvajú

Dôležité je pochopiť hlavnú príčinu, pretože niektorým poruchovým režimom sa dá predísť a ich odstránenie predlžuje životnosť ďalšieho ložiska.

Položte nohu na pedál spojky

Toto je jediná najčastejšia príčina zlyhania predčasného uvoľňovacieho ložiska. Dokonca aj veľmi mierny pokojový tlak 5 – 10 libier na pedál spojky udržiava vypínacie ložisko v rotácii proti prstom pružiny membrány prítlačnej dosky . Pri normálnej prevádzke je ložisko zaťažené len zlomok sekundy, ktorú zaberie preradenie. Vodič, ktorý v premávke položí nohu na spojkový pedál, môže pridať tisíce ďalších zaťažených otáčok za hodinu, čím sa výrazne zrýchli opotrebenie. Životnosť takto poháňaného ložiska môže klesnúť zo 100 000 míľ na menej ako 30 000 míľ.

Riding the Clutch on Hills

Udržiavanie vozidla v pokoji na svahu vyvážením záberu spojky namiesto použitia ručnej brzdy udržuje uvoľňovacie ložisko pod nepretržitým zaťažením a kotúč spojky v trvalom preklzávaní. Okrem opotrebovania ložiska to tiež glazuje kotúč spojky a ryhy zotrvačníka. Päť minút jazdy v kopci s touto technikou môže spôsobiť rovnaké opotrebovanie ako desiatky kilometrov pri bežnej jazde.

Kontaminácia a vniknutie vlhkosti

Moderné utesnené ložiská sú predmazané a navrhnuté tak, aby fungovali bezúdržbovo, ale tesnenia časom degradujú, najmä vo vozidlách prevádzkovaných vo vlhkom, blatistom alebo prašnom prostredí. Akonáhle sa do ložiska dostane vlhkosť alebo zrná, mazivo je narušené a začína sa abrazívne opotrebovanie. Vozidlá používané v teréne alebo v oblastiach so silnou aplikáciou cestnej soli často vykazujú opotrebovanie uvoľňovacích ložísk pri výrazne nižšom počte najazdených kilometrov ako vozidlá jazdiace v čistých a suchých podmienkach.

Nesprávne zarovnanie a nesprávna inštalácia

Vypínacie ložisko, ktoré nie je dokonale vycentrované na držiaku ložiska vstupného hriadeľa, alebo vidlica spojky, ktorá je ohnutá alebo opotrebovaná v bode otáčania, zaťaží ložisko nerovnomerne. To vytvára stav bočného zaťaženia, na ktorý ložisko nie je navrhnuté, čo spôsobuje rýchle opotrebovanie na jednej strane krúžku ložiska. Hlukový podpis je v tomto prípade často skôr rytmickým tikotom alebo hrkaním pri stlačení pedálu, než jemným pískaním, odrážajúcim nerovnomerné zaťaženie.

Predĺžená životnosť bez výmeny

Aj pri dokonalej technike jazdy je vypínacie ložisko predmetom opotrebenia. Väčšina výrobcov uvádza životnosť zostavy spojky v rozmedzí 80 000 až 150 000 míľ v závislosti od hmotnosti vozidla, typu prevodovky a spôsobu používania . Ťažké nákladné autá a vozidlá používané na ťahanie dosahujú dolnú hranicu tohto rozsahu rýchlejšie. Mnohí technici odporúčajú výmenu vypínacieho ložiska pri každej výmene spojkového kotúča, pretože práca na prístup k ložisku predstavuje väčšinu celkových nákladov na prácu.

Porovnanie hluku: Vypínacie ložisko spojky vs. iné bežné zvuky spojky

Nie každý hluk z oblasti spojky znamená poruchu vypínacieho ložiska. Nižšie uvedená tabuľka porovnáva najbežnejšie zdroje hluku a ich charakteristiky, aby pomohla zúžiť diagnózu.

Ďalšie príznaky, ktoré sprevádzajú opotrebované vypínacie ložisko spojky

Hluk je primárnym indikátorom, ale zlyhávajúce vyhadzovacie ložisko sa často vyskytuje spolu s ďalšími príznakmi, ktoré spolu vytvárajú silnejší dôvod na diagnostiku.

• Vibrácie pedálu spojky: Pulzovanie alebo drsnosť pod nohami pri stlačení spojky spôsobená nerovným povrchom ložiska prenášajúcim vibrácie nahor cez vidlicu spojky a hydraulické alebo káblové spojenie.
• Zvýšená sila pedálov: Ako sa ložisko opotrebováva a jeho vnútorný odpor sa zvyšuje, vytvára dodatočný odpor, ktorý musí vodič prekonať pri stlačení pedálu. Zmena je postupná a ľahko ju prehliadnete, kým ju neporovnáte s čerstvo servisovanou spojkou.
• Ťažkosti pri zaraďovaní alebo vyraďovaní prevodov: V pokročilých štádiách môže ložisko, ktoré sa začalo zadrhávať alebo spôsobilo zaseknutie vidlice spojky, spôsobiť neúplné vypnutie spojky, takže radenie prevodových stupňov bude chrumkavé alebo ťažké.
• Preklzávanie spojky: Zatiaľ čo prešmykovanie je častejšie príznakom opotrebovaného spojkového kotúča, zadreté alebo zborcené ložisko môže zabrániť tomu, aby prítlačný kotúč úplne zovrel spojkový kotúč, čo má za následok preklzávanie pri zaťažení.
• Viditeľný materiál ložiska alebo kovové častice: Vo vozidlách s kontrolným krytom alebo na pracovnom stole počas výmeny spojky technici niekedy pozorujú lesklé kovové úlomky v kryte zvona, ktoré zodpovedajú rozpadu ložiskového materiálu.

Ako dlho môžete jazdiť s hlučným vypínacím ložiskom spojky?

To úplne závisí od toho, v akom štádiu ložisko dosiahlo. V štádiu 1 (prerušované vŕzganie pri chlade) alebo v počiatočnom štádiu 2 (konzistentné pískanie pri stlačení pedála, ale žiadne iné príznaky), mnohí vodiči pokračujú v bezpečnej prevádzke svojho vozidla niekoľko týždňov alebo dokonca niekoľko mesiacov, zatiaľ čo zabezpečujú opravy. Riziko je zvládnuteľné, pokiaľ ložisko zostane funkčné a hluk nepostúpi.

Po začatí brúsenia (fáza 3) pokračovanie v jazde so sebou nesie významné riziko poruchy. Ložisko, ktoré sa zadrie pri zošliapnutom pedále spojky, môže potenciálne zablokovať mechanizmus spojky v vypnutej polohe, takže nebudete môcť zaradiť prevodový stupeň. V najhoršom prípade zrútené ložisko rozptýli úlomky vo vnútri zvonového krytu, ktorý ohraničuje čelo zotrvačníka a prítlačného kotúča, čím sa pridá niekoľko stoviek dolárov k tomu, čo by inak bola jednoduchá výmena ložiska a spojkového kotúča.

Praktická rada používaná mnohými skúsenými mechanikmi: ak je hluk prítomný pri každom stlačení spojky a trvá viac ako dva týždne, okamžite si rezervujte opravu. Ak sa hluk čo i len raz zmenil z pískania na škrípanie, považujte ho za naliehavý.

Čo zahŕňa proces výmeny

Výmena vypínacieho ložiska spojky vyžaduje demontáž prevodovky, aby ste sa dostali k zostave spojky. To je dôvod, prečo táto práca prináša náklady na prácu, ktorú robí – samotné ložisko je lacný komponent, ktorého cena sa zvyčajne pohybuje medzi 20 a 80 USD pre väčšinu osobných vozidiel, ale odstránenie prevodovky na vozidle s predným motorom a pohonom zadných kolies zvyčajne trvá 3 až 5 hodín práce. Demontáž prevodovky s pohonom predných kolies sa môže pohybovať od 4 do 8 hodín v závislosti od usporiadania a dostupnosti vozidla.

Pretože všetka táto práca je potrebná na prístup k ložisku, je štandardnou praxou – a finančne rozumnou – vymeniť celú spojkovú súpravu súčasne. Súprava spojky obsahuje kotúč, prítlačný kotúč a vypínacie ložisko a niekedy aj nové vodiace ložisko alebo puzdro. Náklady na prírastkové diely za kompletnú súpravu oproti samotnému ložisku sú často 100 – 300 USD, čo je zlomok dodatočnej práce, ktorá by bola potrebná na druhé roztrhnutie, ak by o rok neskôr zlyhal spojkový kotúč.

V tejto chvíli by sa mal skontrolovať aj stav zotrvačníka. Zotrvačník vykazujúci tepelné praskliny, tvrdé miesta (lesklé modré kruhové škvrny) alebo drážky hlbšie ako približne 0,030 palca by mal byť obnovený alebo vymenený , pretože opotrebovaný alebo ryhovaný zotrvačník urýchľuje opotrebovanie nového spojkového kotúča a môže spôsobiť chvenie alebo chvenie spojky aj bezprostredne po servise.

Typické rozpätia nákladov podľa kategórie vozidla

• Ekonomické a kompaktné autá (napr. Honda Civic, VW Golf, Toyota Corolla): 450 – 900 USD za kompletnú súpravu spojky vrátane práce v nezávislom obchode.
• Výkonné a športové autá (napr. Subaru WRX, Ford Mustang, Chevrolet Camaro): 700 – 1 400 USD v závislosti od špecifikácie dielov a typu prevodovky.
• Ľahké nákladné autá a SUV (napr. Toyota Tacoma, Ford Ranger): 600 – 1 200 USD, pričom vozidlá s pohonom všetkých štyroch kolies si v niektorých prípadoch vyžadujú dodatočné odpojenie prevodovky.
• Európske vozidlá so zložitým usporiadaním prevodovky (napr. BMW radu M, Porsche 911 s manuálom): 1 200 – 2 500 USD v dôsledku vyšších nákladov na diely a predĺženého pracovného času.

Zabránenie zlyhaniu skoršieho vypínacieho ložiska spojky

Dobré jazdné návyky sú najúčinnejšou formou údržby vyhadzovaného ložiska. Ložisko je navrhnuté tak, aby zvládlo krátke, cyklické zaťaženie, ktoré prichádza s normálnym radením prevodových stupňov. Problémy nastanú, keď sa toto zaťaženie stane nepretržitým alebo nadmerným.

1. Medzi zmenami prevodových stupňov majte ľavú nohu mimo pedálu spojky. Položte ho na mŕtvy pedál (opierka na nohy) naľavo od pedálu spojky. Dokonca aj niekoľko libier pokojového tlaku vynásobených tisíckami míľ prispieva k významným hodinám ložiska pri zaťažení.
2. V kopcoch používajte ručnú brzdu, nie spojku. Pri čakaní na semafore v stúpaní zatiahnite radšej ručnú brzdu, než aby ste držali polohu s prešmykovaním spojky.
3. Rozhodne dokončite radenie prevodových stupňov. Pomalé, váhavé zapínanie spojky udržuje ložisko zaťažené dlhšie počas cyklu radenia. Hladký a primerane rýchly pohyb pedálov predlžuje životnosť ložísk.
4. Počas akéhokoľvek servisu spojky skontrolujte vidlicu a čap spojky. A opotrebované pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Okamžite odstráňte akékoľvek netesnosti hydrauliky spojky. Hlavný alebo pomocný valec spojky, ktorý presakuje kvapalinou, môže kontaminovať kotúč spojky a v systémoch hydraulických vypínacích ložísk, ktoré sú bežné v moderných vozidlách, môže ovplyvniť činnosť a životnosť samotnej zostavy ložiska.

Sústredné pomocné valce vs. tradičné ložiská poháňané vidlicou

Stojí za zmienku, že mnohé vozidlá vyrábané od konca 90. rokov 20. storočia používajú koncentrický pomocný valec (CSC) namiesto tradičného usporiadania externého pomocného valca a vidlice spojky. V systéme CSC je hydraulický podradený valec namontovaný vo vnútri zvončeka priamo okolo vstupného hriadeľa a uvoľňovacie ložisko je integrované do jednotky ako jedna zostava.

Hlukové charakteristiky chybného CSC ložiska sú v podstate totožné s charakteristikami tradičného vyhadzovaného ložiska – pískanie alebo škrípanie pri stlačení pedálu – ale diagnostika a oprava sa líšia. CSC nemožno vymeniť oddelene od jeho hydraulických komponentov ; celá jednotka sa musí vymeniť ako zostava. Náklady na jednotku CSC sú zvyčajne 80 až 250 USD za samotnú časť, čo je drahšie ako samostatné ložisko, ale stále je rozumné vzhľadom na kombinovanú povahu komponentu. Medzi príznaky poruchy CSC patrí aj únik spojkovej kvapaliny do krytu zvona, čo môže okrem hluku ložísk spôsobiť aj znečistenie spojkového kotúča.

Zhrnutie: Kľúčové fakty na zapamätanie

• A opotrebované clutch release bearing primarily produces a pískanie, cvrlikanie alebo škrípanie, ktoré je prítomné pri zošliapnutí pedála spojky a chýba pri jeho uvoľnení.
• Opačný vzor – hluk, keď je pedál zdvihnutý, tichý pri stlačení – smeruje k ložisku vstupného hriadeľa, nie k uvoľňovaciemu ložisku.
• Porucha prebieha cez štyri fázy: prerušované pískanie, konzistentné pískanie, brúsenie a nepretržitý hluk bez ohľadu na polohu pedálu.
• Najčastejšou príčinou predčasného zlyhania je opretie nohy o pedál spojky, ktorý neustále otáča ložisko pod zaťažením.
• Výmena iba ložiska, keď je prevodovka vyradená, je slabá hospodárnosť – kompletná spojková súprava stojí o niečo viac a zabráni druhému roztrhnutiu kotúča alebo prítlačného kotúča.
• Akonáhle sa objaví zvuk brúsenia, považujte opravu za urgentnú. Pokračujúca jazda riskuje zadretie ložísk, poškodenie vstupného hriadeľa prevodovky a zvyšujúce sa náklady na opravu. $
