Sprievodca ložiskami pohonu: Typy, príčiny porúch a údržba

Author: Heyang Date: Jul 06, 2026

Aký pohon Ložisko Robí a prečo zlyhá rýchlejšie, ako ľudia očakávajú

Hnacie ložisko je valivé ložisko namontované vo vnútri hnacieho hriadeľa, prevodovky alebo skrine prevodovky, ktoré podopiera rotujúci hriadeľ a zároveň prenáša radiálne aj axiálne zaťaženia generované počas prenosu výkonu. Na rozdiel od jednoduchého podporného ložiska, ložisko pohonu zvyčajne pracuje pri kombinovanom zaťažení, vyššej rýchlosti otáčania a vyššom teple ako štandardné ložisko v rovnakom stroji. , a preto musí byť jeho výber, inštalácia a plán údržby zvyčajne prísnejší ako pri zvyšku hnacej sústavy.

V praxi tento pojem zahŕňa niekoľko rodín valivých telies – kuželíkové ložiská, valčekové ložiská, súdkové ložiská, guľkové ložiská s hlbokými drážkami a ihlové ložiská – každá je vhodná pre inú kombináciu smeru zaťaženia, rýchlosti a dostupného priestoru. Okrem samotného valivého prvku závisí zostava pracovného ložiska pohonu aj od správneho uloženia hriadeľa a krytu, správneho usporiadania tesnenia a rutiny mazania prispôsobenej danej aplikácii. Pomýlite si niektorý z nich a na type ložiska na štítku prestane záležať, pretože režim zlyhania sa v priebehu týždňov alebo mesiacov zmení z únavy na konci dlhej životnosti na predčasné opotrebovanie.

V nasledujúcich častiach sa dozviete, ako rozlíšiť typy ložísk pohonu, aký je tvar tohto rozhodnutia radiálneho a axiálneho zaťaženia, čo vlastne spôsobuje skoré zlyhanie ložiska pohonu, voľby tesnenia a uloženia, ktoré ho chránia, ako sa správne namontuje, kde sa každý typ prejavuje v rôznych odvetviach a zvyky údržby, ktoré spoľahlivo predlžujú životnosť v reálnych prevádzkových podmienkach.

2 Smery zaťaženia, ktorým musí ložisko pohonu odolávať: radiálne a axiálne
5 Bežné typy ložísk používané v konštrukciách hnacieho hriadeľa a prevodovky
1 v 6 Predčasné zlyhania ložísk vysledovali už len v nesprávnej montážnej praxi

Hlavné typy hnacích ložísk a ich umiestnenie

Výber hnacieho ložiska začína tvarom valivého telesa, pretože geometria určuje, koľko radiálneho zaťaženia, axiálneho zaťaženia alebo kombinovaného zaťaženia môže ložisko absorbovať bez predčasnej únavy. Päť nižšie uvedených typov pokrýva veľkú väčšinu aplikácií hnacích hriadeľov, prevodoviek a prevodoviek, ktoré sa nachádzajú v automobilových, priemyselných a ťažkých strojových zariadeniach.

Kuželíkové ložiská

Kónické valčeky bežiace na kužeľových obežných dráhach umožňujú tomuto ložisku súčasne prenášať radiálne a axiálne zaťaženie, preto sa neustále prejavuje v nábojoch kolies, diferenciáloch a hlavných hnacích systémoch, kde hriadeľ tlačí do strán aj pozdĺž svojej osi. Kuželíkové ložiská sa často montujú v pároch, chrbtom k sebe alebo čelom k sebe, takže zostava môže odolávať ťahu z oboch smerov.

Valčekové ložiská

Linkový kontakt medzi valčekmi a obežnou dráhou šíri radiálne zaťaženie na široký povrch, čo dáva tomuto ložisku silnú radiálnu kapacitu. Je bežnou voľbou v priemyselných reduktoroch, papierenských strojoch a železničných pohonných jednotkách nesúcich veľké čisto radiálne zaťaženie, hoci väčšina návrhov potrebuje samostatné axiálne ložisko, ak je prítomné aj axiálne zaťaženie.

Sférické valčekové ložiská

Valčeky v tvare valca dávajú tomuto ložisku zabudovanú samonarovnávaciu schopnosť, takže toleruje vychýlenie hriadeľa a nesúososť puzdra lepšie ako väčšina ostatných typov ložísk pohonu. Hlavné hriadele veterných turbín, banské drviče a ťažké prevodovky sa spoliehajú na túto toleranciu, pretože dlhé hriadele v týchto strojoch len zriedka zostanú dokonale rovné pri zaťažení.

Guličkové ložiská s hlbokou drážkou

Sférické guľôčky zasadené do drážky s hlbokou drážkou zvládajú mierne radiálne a axiálne zaťaženie s nízkym trením a tichým chodom. Vďaka tomu sú praktické pre menšie hnacie hriadele, čerpadlá a hriadele poháňané motorom, ktoré nie sú extrémne zaťažované, a ich jednoduchý dizajn udržuje náklady na výmenu a dodaciu dobu nízke.

Ihlové valčekové ložiská

Tenké, podlhovasté valčeky obsahujú viac valivých prvkov do malého prierezu, čo je presne dôvod, prečo je toto ložisko zvolené, keď je radiálny priestor úzky, ako sú hriadele prevodovky a čapy ojníc v kompaktných hnacích sústavách. Kompromisom je nižšia axiálna zaťažiteľnosť ako konštrukcia kužeľového alebo guľového valca.

Radiálne zaťaženie vs axiálne zaťaženie: Prečo výber hnacieho ložiska závisí od oboch

Každé rozhodnutie o ložisku pohonu sa vracia k jednoduchej otázke: ktorým smerom vlastne tlačí zaťaženie? Radiálne zaťaženie tlačí kolmo na hriadeľ tak, ako je valec dopravníka stlačený dole hmotnosťou materiálu, ktorý sedí na páse. Axiálne zaťaženie, často nazývané ťah, tlačí v rovnakom smere ako samotný hriadeľ, teda spôsob, akým ozubené kolesá vyvíjajú silu pozdĺž prevodového hriadeľa, keď sa posúvajú a zaberajú.

Radiálne zaťaženie

  • Pôsobí kolmo na os hriadeľa
  • Typický zdroj: hmotnosť hriadeľa, napnutie remeňa, sila záberu ozubených kolies
  • Dobre ovládané valčekovými a guľkovými ložiskami
  • Dominantný typ zaťaženia v dopravníkových valcoch a hriadeľoch čerpadiel

Axiálne zaťaženie (ťah)

  • Pôsobí pozdĺž osi hriadeľa
  • Typický zdroj: radenie prevodových stupňov, ťah vrtule, hmotnosť vertikálneho hriadeľa
  • Dobre ovládané kuželíkovým valčekom a axiálnymi guľôčkovými ložiskami
  • Dominantný typ zaťaženia v nábojoch kolies a vertikálnych hriadeľoch čerpadiel

Mnohé hnacie hriadele vnímajú súčasne radiálne a axiálne zaťaženie, čo je presne dôvod, prečo sú kuželíkové ložiská v tejto polohe také bežné - kužeľová geometria umožňuje jednému ložisku vykonávať prácu, ktorá by inak potrebovala dva samostatné typy ložísk naskladané na seba. Keď je ložisko pohonu poddimenzované pre ktorýkoľvek smer zaťaženia, valivé prvky sa namiesto čistého odvaľovania šmýkajú, a práve toto prešmykovanie je miestom, kde v skutočnosti začína veľký podiel skorého opotrebovania ložísk.

Možnosti tesnenia: Otvorené, tienené a utesnené ložiská pohonu

Po výbere typu valivého prvku je ďalším rozhodnutím, ako je ložisko pohonu uzavreté, pretože tesnenie kontroluje, ako dobre odoláva znečisteniu a aké veľké trenie zvyšuje systém. Existujú tri široké kategórie a tá správna závisí od čistoty, rýchlosti a toho, ako ľahko sa dá ložisko neskôr opraviť.

Porovnanie otvorených, tienených a utesnených krytov ložísk pohonu
Typ krytu Ochrana pred kontamináciou Trenie / rýchlosť Typické použitie
Otvorené (bez štítu alebo tesnenia) Žiadna sama o sebe Najnižšie trenie, najvyššia rýchlosť Prevodovky v olejovom kúpeli a čisté uzavreté skrine
Tienené (bezkontaktné kovové) Stredný, blokuje len väčšie častice Nízke trenie, vysoká rýchlosť Elektromotory, ventilátory, stredne čisté prostredie
Utesnené (gumové kontaktné tesnenie) Najvyššie, blokuje prach a vlhkosť Vyššie trenie, znížená maximálna rýchlosť Umývacie, vonkajšie a ťažko obsluhovateľné pozície

Ložiská otvoreného pohonu sa úplne spoliehajú na okolité puzdro, aby zabránili vniknutiu nečistôt, takže majú zmysel iba vo vnútri čistej prevodovky s nepretržitým prívodom oleja. Tienené ložiská pridávajú bezkontaktnú kovovú bariéru, ktorá chráni pred hrubými nečistotami, pričom sa takmer nedotýka bežiaceho trenia, a preto sú bežné v motoroch na všeobecné použitie. Utesnené ložiská pohonu pritláčajú gumený okraj k vnútornému krúžku, čo obetuje určitú rýchlosť otáčok a pridáva malé množstvo tepla, ale poskytuje najlepšiu ochranu v špinavých, mokrých alebo vonkajších aplikáciách hnacieho hriadeľa, kde je častá údržba nepraktická.

Nasadenie hriadeľa a krytu: Správna tolerancia

Ložisko pohonu, ktoré je na papieri perfektne zvolené, môže stále zlyhať skôr, ak sú tolerancie hriadeľa a puzdra okolo neho nesprávne. Fit nie je jediné nastavenie – vyberá sa podľa toho, ktorý krúžok sa otáča, aké ťažké je zaťaženie a či je potrebné demontovať kryt kvôli servisu.

Rušivé (tesné) uloženie

Používa sa na otočnom krúžku, najčastejšie hriadeli, na zabránenie tečenia alebo otáčania ložiska pri zaťažení. Väčšie zaťaženie vyžaduje väčšie rušenie, ale nadmerné rušenie znižuje vnútornú vôľu a zvyšuje prevádzkovú teplotu.

Vôľa (voľný) strih

Používa sa na stacionárnom krúžku, zvyčajne na kryte, aby sa umožnila jednoduchá montáž, tepelná rozťažnosť a demontáž počas prevádzky bez narušenia rotujúceho uloženia.

Prechodové prispôsobenie

Stredové uloženie aplikované tam, kde je potrebné určité nastavenie alebo jednoduchšie odstránenie, bežne používané na otvoroch v puzdre vo všeobecných inštaláciách ložísk priemyselných pohonov.

Prečo sú chyby fitovania dôležité

Príliš voľné uloženie umožňuje tečeniu ložiska a vytváraniu tepla z vnútorného otáčania; príliš tesné uloženie odstraňuje vnútornú vôľu a pri normálnom zaťažení môže prasknúť obežná dráha.

Ako pracovné pravidlo platí, že väčšina všeobecných aplikácií hnacieho hriadeľa s rotujúcim vnútorným krúžkom a stabilným radiálnym zaťažením vyžaduje uloženie s presahom na hriadeli a prechodové uloženie alebo uloženie s vôľou v kryte. Aplikácie s axiálne rozdeleným puzdrom zvyčajne používajú voľnejšie uloženie puzdra, aby sa predišlo deformácii vonkajšieho krúžku, keď sú polovice puzdra navzájom zoskrutkované.

Bežné príčiny zlyhania hnacieho ložiska

Ložiskoví inžinieri, ktorí vyšetrujú predčasné poruchy, neustále poukazujú na tú istú hŕstku základných príčin a problémy s mazaním sú na prvom mieste tohto zoznamu častejšie ako akékoľvek mechanické chyby v samotnom ložisku. Zhruba polovica všetkých zlyhaní ložísk rotujúcich strojov má skôr pôvod v nedostatočnom mazaní, znečistení alebo nesprávnom súosovosti ako výrobnej chybe , čo znamená, že väčšine porúch ložísk pohonu sa dá predísť lepšími prevádzkovými postupmi namiesto iného ložiska.

  1. Nedostatok alebo porucha mazania - nedostatočné mazivo, degradovaný olej alebo nesprávna viskozita pre prevádzkovú teplotu zanechávajú valivé prvky v priamom kontakte kov na kov.
  2. Premastenie – naplnenie ložiskového puzdra väčším množstvom tuku, než si konštrukcia vyžaduje zachytávanie tepla, ktoré zmäkčuje zahusťovadlo a blokuje tenký olejový film, na ktorom sú valivé prvky skutočne závislé.
  3. Znečistenie – špina, kovové hobliny alebo vlhkosť prenikajúca cez opotrebované tesnenie pôsobí ako brúsivo a pri každom otočení obrusuje povrch obežnej dráhy.
  4. Vychýlenie - hriadeľ alebo kryt, ktorý nie je v skutočnosti, núti valivé prvky prenášať nerovnomerné zaťaženie cez obežnú dráhu, čím sa opotrebovanie sústreďuje na jednu hranu namiesto rovnomerného rozloženia.
  5. Preťaženie – prevádzka ložiska pohonu nad jeho menovitú radiálnu alebo axiálnu kapacitu urýchľuje únavu a skracuje životnosť, aj keď je mazanie a súososť inak správne.
  6. Nesprávna inštalácia - natlačenie ložiska na hriadeľ s nesprávnym uložením, náraz na nesprávny krúžok počas montáže alebo vynechanie mazania pri montáži môže spôsobiť poškodenie, ktoré sa prejaví až po týždňoch prevádzky.
  7. Nesprávne uloženie hriadeľa alebo puzdra – uloženie, ktoré je voľnejšie alebo tesnejšie, než je špecifikované, mení vnútornú vôľu a môže viesť k tečeniu, prehriatiu alebo prasknutiu obežnej dráhy ešte skôr, ako ložisko dosiahne svoju menovitú únavovú životnosť.

Ako sa montujú ložiská pohonu: Vysvetlenie spôsobov montáže

Kvalita montáže je rovnako rozhodujúca ako výber ložiska, pretože sila aplikovaná na nesprávny krúžok alebo hriadeľ mimo tolerancie môže úplne nové ložisko poškodiť skôr, než sa zabehne. Tri spôsoby montáže pokrývajú takmer každú inštaláciu hnacieho ložiska a ten správny závisí hlavne od veľkosti ložiska.

Mechanická (studená) montáž

Používa sa pre menšie ložiská, sila sa aplikuje cez krúžok osadzovaný pomocou lisu alebo objímky a nárazového krúžku, nikdy nie cez valivé prvky. Toto je najbežnejšia metóda pre ložiská do priemeru otvoru približne štyri palce.

Zmršťovacia (horúca) montáž

Ložisko je vyhrievané indukčným ohrievačom, takže sa dostatočne roztiahne na to, aby nasunulo na hriadeľ bez nadmernej sily, potom sa ochladí a zmrští do tesného uloženia. Výrobcovia zvyčajne obmedzujú teplotu ohrevu hlboko pod bod, ktorý by mohol ovplyvniť tepelné spracovanie ložiska.

Hydraulická montáž

Hydraulický lis alebo puzdro adaptéra s hydraulickou maticou, vyhradené pre najväčšie ložiská pohonu, rovnomerne rozdeľuje montážnu silu a zabraňuje riziku nárazového zaťaženia, ktoré by spôsob poháňaný kladivom vytvoril pri takejto veľkosti.

Kontroly pred inštaláciou

Pred montážou zmerajte otvor hriadeľa a puzdra oproti špecifikovanej tolerancii, skontrolujte, či na ňom nie sú ryhy alebo otrepy, a ložisko ponechajte v obale až do momentu inštalácie, aby sa zabránilo usadzovaniu nečistôt na obežnej dráhe.

Počas a po montáži

Sila by mala vždy prechádzať cez krúžok s presahom, nikdy nie cez guľôčky, valčeky alebo protiľahlý krúžok a zostava by mala byť pevne usadená na osadení hriadeľa, aby sa pred uvedením ložiska do prevádzky vylúčila akákoľvek axiálna medzera.

Včasné varovné signály, že ložisko pohonu zlyháva

Včasné zachytenie chybného ložiska pohonu je takmer vždy lacnejšie ako jeho výmena po záchvate, pretože skoré príznaky sú zvyčajne obmedzené na samotné ložisko, zatiaľ čo úplné zadretie môže poškodiť hriadeľ, kryt a okolité ozubené kolesá. Nižšie uvedená tabuľka sumarizuje príznaky, ktoré sa najčastejšie uvádzajú počas bežnej kontroly, a na čo zvyčajne poukazujú.

Typické včasné varovné príznaky opotrebovania ložísk pohonu a ich najčastejšia príčina
Pozorované znamenie Pravdepodobná príčina
Rastúca prevádzková teplota Nedostatočné alebo pokazené mazivo
Brúsenie alebo dunenie Znečistenie alebo povrchové jamky na obežnej dráhe
Zápach spáleného maziva Predĺžený chod pri zvýšenej teplote
Modré alebo hnedé sfarbenie na vonkajšom prstenci Dlhšie vystavenie teplu, ktoré už znížilo tvrdosť
Viditeľné vibrácie alebo kolísanie hriadeľa Nesprávne nastavenie alebo únava obežnej dráhy
Zníženie tlaku oleja v namazanom kryte Opotrebovaná vôľa ložiska umožňujúca obtok oleja
Mastnota, ktorá sa stala nekonzistentnou alebo zrnitou Nesprávna viskozita maziva pre prevádzkovú rýchlosť a teplo

Monitorovanie vibrácií a teploty je teraz bežné na hnacích hriadeľoch s vyššou hodnotou práve preto, že tieto dve hodnoty majú tendenciu stúpať skôr, ako ložisko vydá počuteľný zvuk, čo dáva tímom údržby možnosť naplánovať si výmenu namiesto reakcie na poruchu.

Postupy mazania a údržby, ktoré predlžujú životnosť ložísk pohonu

Väčšina údržbárskych prác, ktoré v skutočnosti predlžujú životnosť ložísk pohonu, sa vykonáva skôr, ako sa problém prejaví, a to prostredníctvom niekoľkých konzistentných návykov, a nie jedného nápravného opatrenia.

Nastavte zdokumentovaný interval premazania

Interval zakladajte na prevádzkovej rýchlosti, zaťažení a teplote, a nie na všeobecnom kalendárnom dátume, potom ho upravte pomocou kontrolných údajov, ako sú trendy teploty a vibrácií v priebehu času.

Použite správne množstvo maziva

Ložisko sa maže iba tenkým olejovým filmom, ktorý vyteká z maziva v zónach valivého kontaktu, takže pridanie väčšieho množstva maziva, ako potrebuje kryt, jednoducho zachytáva teplo namiesto zlepšenia mazania.

Chráňte pred kontamináciou

Udržujte tesnenia v dobrom stave, filtrujte tuk a olej tam, kde je to možné, a kontrolujte čistotu oblasti okolo ložiskového telesa počas akýchkoľvek údržbárskych prác.

Pri každom servise skontrolujte zarovnanie a montáž

Skontrolujte, či hriadeľ a puzdro sedí v súlade so špecifikáciou výrobcu a potvrďte montážny postup pri každej inštalácii alebo opätovnej inštalácii ložiska pohonu po servise.

Sledujte trendy teploty a vibrácií

Postupné zvyšovanie oboch hodnôt v priebehu týždňov je zvyčajne spoľahlivejším skorým indikátorom ako akékoľvek samostatné odčítanie.

Náhradné ložiská nechajte až do inštalácie zapečatené

Ložisko ponechané rozbalené na pracovnom stole zbiera prach a vlhkosť skôr, než sa otočí o jedinú otáčku, takže obal otvárajte až pri montáži.

Hnacie ložiská v rôznych odvetviach

Po zohľadnení skutočných prevádzkových podmienok – zaťaženia, rýchlosti, znečistenia a pracovného cyklu – sa rovnaké typy ložísk jadra vyberú inak. Nižšie uvedené príklady ukazujú, ako sa rovnaké inžinierske princípy prejavujú v rôznych zariadeniach.

Automobilové hnacie ústrojenstvo

Náboje kolies a diferenciály uprednostňujú kuželíkové ložiská pre ich kombinovanú radiálnu a axiálnu kapacitu, zatiaľ čo menšie hriadele v alternátoroch a vodných čerpadlách zvyčajne používajú guľkové ložiská s hlbokými drážkami pre ich kompaktnú veľkosť a nízke trenie.

Veterná energia

Ložiská hlavného hriadeľa na veterných turbínach sa opierajú o súdkové ložiská kvôli ich samonastavovacej tolerancii, pretože dlhé hriadele pracujúce vonku pri premenlivom zaťažení vetrom si počas rokov prevádzky len zriedka udržia dokonalé súososti.

Manipulácia s materiálom a dopravníky

Dopravníkové valčeky a napínacie kladky väčšinou vykazujú stabilné radiálne zaťaženie, preto sú valčekové valčekové alebo guľkové ložiská s hlbokými drážkami štandardnou voľbou, často spárované s utesnenými krytmi, kde je faktorom vystavenie prachu alebo vonkajšiemu prostrediu.

Poľnohospodárske stroje

Hnacie hriadele na kultivátoroch, kombajnoch a lisoch bežia v prašných podmienkach na mokrom poli, čo posúva výber smerom k utesneným ložiskám a konštrukciám kužeľových valcov, ktoré tolerujú riziko kontaminácie aj kombinované zaťaženie.

Námorné a hnacie hriadele

Ťah vrtuľového hriadeľa robí dominantným faktorom axiálne zaťaženie, takže typické sú kužeľové valčekové alebo jednoúčelové axiálne ložiská, ktoré sú zvyčajne špecifikované s materiálmi alebo nátermi odolnými voči korózii na vystavenie slanej vode.

Ako si vybrať správne ložisko pohonu pre vašu aplikáciu

Výber ložiska pohonu závisí od prispôsobenia geometrie ložiska, veľkosti, tesnenia a prispôsobenia skutočným prevádzkovým podmienkam hriadeľa, ktorý bude podporovať. Nižšie uvedený kontrolný zoznam obsahuje faktory, ktoré najčastejšie rozhodujú o tom, či výber ložiska vydrží roky, alebo či je potrebná skorá výmena.

Smer a veľkosť zaťaženia

Overte si, či hriadeľ pôsobí radiálnym, axiálnym zaťažením alebo oboje, a dimenzujte ložisko na vyššiu z jeho menovitých nosností, než je priemerné očakávanie.

Prevádzková rýchlosť

Vysokorýchlostné hriadele uprednostňujú guľkové ložiská a ľahšie konštrukcie valčekov, zatiaľ čo hriadele s nižšou rýchlosťou a vyššou záťažou uprednostňujú väčšie valčekové ložiská, ako sú guľkové alebo kužeľové typy.

Rozsah prevádzkových teplôt

Prispôsobte typ maziva a triedu vôle ložiska očakávanému teplotnému rozsahu, pretože štandardné mazivo sa rýchlejšie rozkladá v trvalo horúcom prostredí.

Lícovanie hriadeľa a krytu

Potvrďte triedu tolerancie špecifikovanú pre otvor hriadeľa a telesa, pretože nesprávne uloženie je jednou z najčastejších príčin predčasného opotrebovania ložiska.

Požiadavka na tesnenie

Vyberte si utesnené alebo tienené ložisko tam, kde kontaminácia prachom, vlhkosťou alebo úlomkami predstavuje reálne riziko v prevádzkovom prostredí.

Dostupný radiálny priestor

Tam, kde je priestor skrine obmedzený, ihlové ložiská sa často hodia tam, kde by sa štandardné valčekové ložisko rovnakej kapacity nehodilo.

Inštalácia a servisný prístup

Ložisko pohonu na ťažko dostupnom mieste uprednostňuje utesnenú konštrukciu nenáročnú na údržbu, zatiaľ čo poloha s ľahkou údržbou sa môže namiesto toho spoliehať na častejšie domazávanie.

Náklady na pracovný cyklus a prestoje

Zariadenie na nepretržitú prevádzku s vysokými nákladmi na prestoje odôvodňuje konzervatívnejšie hodnotenie ložísk a kratší interval kontroly ako zariadenia s prerušovanou prevádzkou.

Slovník pojmov ložísk kľúča

Radiálne zaťaženie

Sila pôsobiaca kolmo na os hriadeľa.

Axiálne zaťaženie (ťah)

Sila pôsobiaca skôr pozdĺž osi hriadeľa ako cez ňu.

Interferencia fit

Uloženie, pri ktorom je otvor ložiska o niečo menší ako hriadeľ alebo vonkajší krúžok o niečo väčší ako otvor v puzdre, čím sa vytvára pevné mechanické uchytenie.

Vôľa lícovania

Uchytenie, ktoré ponecháva malú medzeru medzi ložiskom a jeho protiľahlou časťou, čo umožňuje jednoduchšiu montáž a demontáž.

Predpätie

Úmyselné vnútorné zaťaženie aplikované počas montáže, často v pároch kuželíkových ložísk, na odstránenie vnútornej vôle a zlepšenie tuhosti.

Pretekárska dráha

Kalený povrch na vnútornom alebo vonkajšom krúžku, po ktorom sa pohybujú valivé prvky.

Klietka

Komponent, ktorý rozmiestňuje valivé prvky rovnomerne okolo obežnej dráhy a bráni ich vzájomnému kontaktu.

Fluting

Poškodenie obežnej dráhy podobné valcovej doske spôsobené elektrickým prúdom prechádzajúcim cez ložisko, bežné u hriadeľov poháňaných motorom.

Často kladené otázky o ložiskách pohonu

Aký je rozdiel medzi hnacím ložiskom a bežným podporným ložiskom?

Ložisko pohonu je umiestnené v dráhe prenosu výkonu hriadeľa, prevodovky alebo diferenciálu a očakáva sa, že bude niesť kombinované radiálne a axiálne zaťaženie pri vyššej rýchlosti a vyššej teplote ako jednoduché podporné ložisko, ktoré iba drží hriadeľ v polohe.

Ako dlho zvyčajne vydrží ložisko pohonu?

Životnosť do značnej miery závisí od zaťaženia, rýchlosti, kvality mazania a kontroly kontaminácie, takže neexistuje jediné číslo, ktoré by platilo pre všetky aplikácie. Dobre namazané, správne zarovnané ložisko, ktoré beží v rámci svojho menovitého zaťaženia, trvalo vydrží to, ktoré je preťažené, nedostatočne mazané alebo vystavené kontaminácii.

Môže ložisko pohonu zlyhať, aj keď je dobre namazané?

áno. Nesprávne nastavenie, preťaženie, kontaminácia, nesprávne uloženie hriadeľa alebo krytu a nesprávna inštalácia môžu spôsobiť predčasné zlyhanie, aj keď je mazanie správne, a preto by kontrola mala zahŕňať skôr montážne uloženie a trendy vibrácií než samotné mazanie.

Aký hluk zvyčajne vydáva chybné ložisko pohonu?

Brúsenie, drnčanie alebo vrčanie, ktoré sa mení s rýchlosťou hriadeľa, je najčastejšie hláseným príznakom a zvyčajne naznačuje jamky na povrchu alebo kontamináciu obežnej dráhy, a nie samotný problém s mazaním.

Je kuželíkové ložisko vždy tou správnou voľbou pre hnací hriadeľ?

Nie vždy. Kuželíkové ložiská sa dobre hodia, keď sa radiálne a axiálne zaťaženie vyskytuje súčasne, ale hriadeľ s čisto radiálnym zaťažením a vysokou rýchlosťou môže byť lepšie obsluhovaný valčekovými alebo guľôčkovými ložiskami.

Ako často by sa malo hnacie ložisko premazávať?

Správny interval závisí skôr od rýchlosti, zaťaženia a teploty než od pevného kalendára. Väčšina programov spoľahlivosti nastavuje počiatočný interval podľa pokynov výrobcu ložísk a potom ho spresňuje pomocou údajov z kontrol teploty a vibrácií zhromaždených v priebehu času.

Aká je najčastejšia príčina zlyhania hnacieho ložiska?

Problémy súvisiace s mazaním, vrátane nedostatočného mazania a nadmerného mazania, sú uvádzané ako hlavná hlavná príčina v rámci priemyselných rotačných zariadení pred kontamináciou, nesprávnym vyrovnaním a preťažením.

Malo by byť ložisko pohonu utesnené alebo tienené?

Utesnené ložiská poskytujú najsilnejšiu ochranu proti prachu a vlhkosti, ale bežia s väčším trením a nižšou maximálnou rýchlosťou. Tienené ložiská bežia chladnejšie a rýchlejšie, ale ponúkajú len miernu ochranu, takže správna voľba závisí od toho, aké čisté je prevádzkové prostredie a ako ľahko sa dá ložisko udržiavať.

Aký je najbezpečnejší spôsob montáže hnacieho ložiska na hriadeľ?

Sila by mala byť vždy aplikovaná cez krúžok, ktorý je uložený s presahom, nikdy nie cez valivé prvky, pomocou lisu, indukčného ohrievača alebo hydraulického náradia dimenzovaného na ložisko, a nie úderom kladiva priamo na samotné ložisko.

Prečo ložiská pohonu zlyhávajú častejšie v aplikáciách elektromotorov?

Okrem mechanických príčin môžu hriadele poháňané motorom trpieť elektrickými drážkami, kde bludný prúd prechádzajúci cez ložiská prechádza obežnou dráhou vo valcovom vzore, čo je dôvod, prečo sú izolované ložiská alebo uzemnenie hriadeľa bežné v motorových pohonoch s premenlivou frekvenciou.

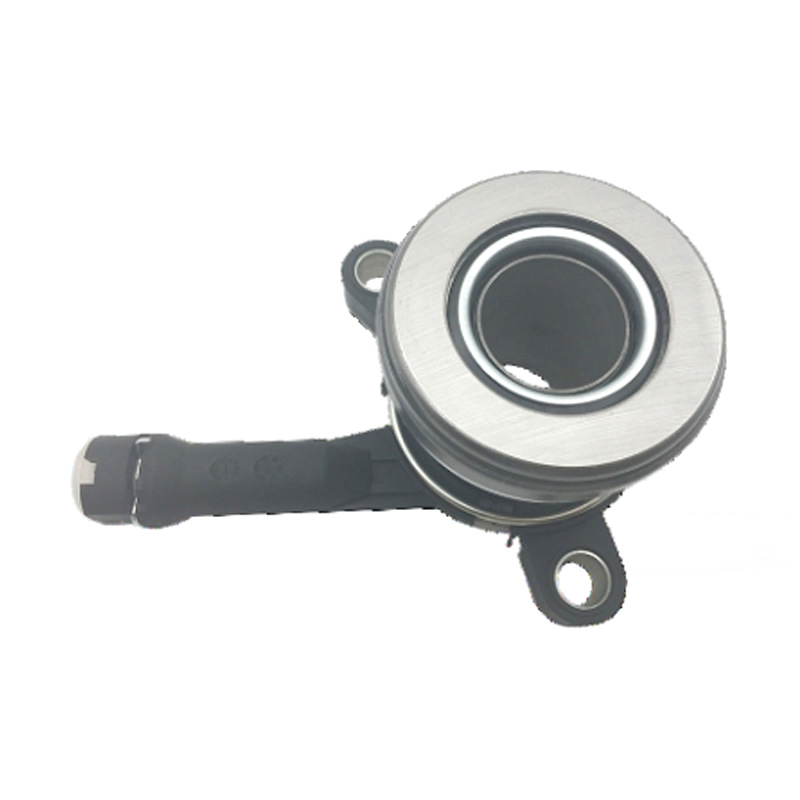

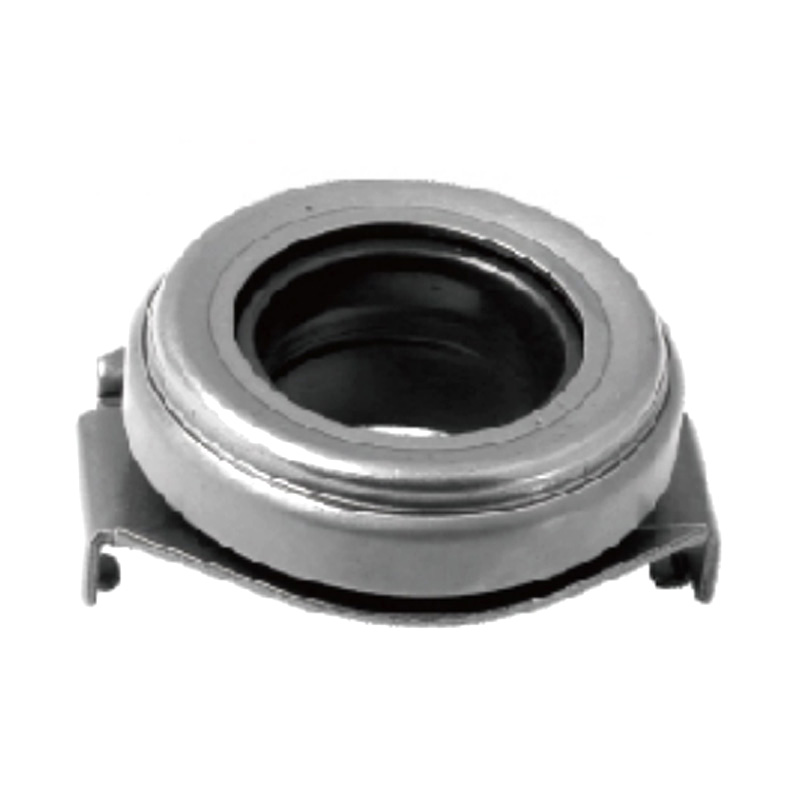

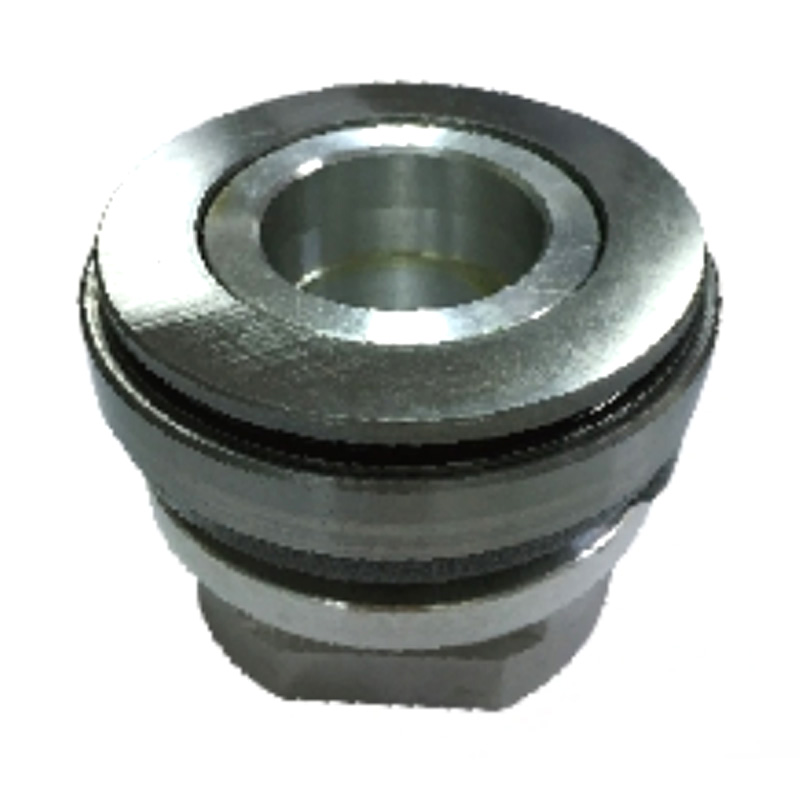

Súvisiace produkty
