Čo je hlavnou príčinou zlyhania ložísk?

Príčina číslo jedna Ložisko Porucha súvisí s mazaním

Ak chceš priamu odpoveď: nedostatočné alebo nesprávne mazanie je hlavnou príčinou zlyhania ložísk, ktoré je zodpovedné za odhadom 36 % až 54 % všetkých predčasných porúch ložísk v závislosti od odvetvia a aplikácie. Niektoré štúdie uskutočnené hlavnými výrobcami ložísk – vrátane SKF a NSK – uvádzajú toto číslo ešte vyššie, keď zohľadníte prípady kontaminácie, ktoré sú samy osebe zakorenené v zlyhaniach riadenia mazania.

Ložiská sú presne skonštruované komponenty. Valivé prvky, obežné dráhy a klietky pracujú pod enormným namáhaním, často pri vysokých rýchlostiach a teplotách. Bez správneho mazacieho filmu oddeľujúceho kovové povrchy dochádza k priamemu kontaktu, ktorý vedie k rýchlemu opotrebovaniu, tvorbe tepla, únave povrchu a nakoniec ku katastrofálnemu zlyhaniu. Fyzika je jednoduchá: kov na kov pri rýchlosti vytvára teplo, teplo degraduje materiál a degradovaný materiál zlyhá.

To znamená, že zlyhanie ložiska je zriedka spôsobené jediným izolovaným faktorom. Problémy s mazaním často spúšťajú alebo urýchľujú iné poruchové režimy. Pochopenie celého spektra príčin – a ich vzájomného pôsobenia – je nevyhnutné pre každého, kto riadi rotačné zariadenia, či už vo výrobnom závode, veternej turbíne, automobilovom hnacom ústrojenstve alebo linke na spracovanie potravín.

Prečo zlyhanie mazania dominuje v štatistike poškodenia ložísk

Zlyhanie mazania nie je len otázkou vyčerpania tuku alebo oleja. Zahŕňa širokú škálu podmienok, ktoré bránia mazivu vykonávať svoju prácu. Každá z týchto podmienok vytvára na ložiskových plochách odlišné vzory poškodenia.

Nedostatočný objem mazania

Keď ložisko nedostáva dostatok maziva, elastohydrodynamický film, ktorý oddeľuje valivé prvky od obežných dráh, sa stáva príliš tenkým, aby zabránil kontaktu kov na kov. To má za následok opotrebenie lepidla, rozmazanie a lokalizované tepelné špičky. V elektromotoroch s otáčkami 1 500 ot./min alebo vyššími môžu kovové povrchy dosiahnuť deštruktívne teploty v priebehu niekoľkých minút od nedostatku maziva.

Nesprávny typ alebo viskozita maziva

Použitie maziva s nesprávnym stupňom viskozity pre rýchlosť aplikácie a teplotu je jednou z najčastejších chýb údržby. Príliš riedke mazivo nedokáže udržať primeraný film pri zaťažení; ten, ktorý je príliš hrubý, vytvára nadmerné teplo vírením a ťahaním. Napríklad v prípade vysokorýchlostných ložísk vretena použitie štandardného maziva NLGI 2 namiesto oleja s nízkou viskozitou alebo maziva NLGI 1 dramaticky zvyšuje prevádzkovú teplotu a skracuje životnosť ložísk.

Premasťovanie

Z kontraintuitívneho hľadiska je veľkým problémom aj príliš veľa maziva. Premazané ložiská majú zvýšené vnútorné teploty v dôsledku vírenia, ktoré rozkladá základný olej a zahusťovadlo maziva, čo vedie k úniku a stvrdnutiu. Nadmerné premazanie má na svedomí podstatný podiel porúch ložísk v elektromotoroch , kde technici často nanášajú mazivo bez vyčistenia starého materiálu, čím sa problém časom zhoršuje.

Degradácia maziva

Tuk a olej majú obmedzenú životnosť. Tepelné cykly, oxidácia, prenikanie vody a mechanické strihanie, to všetko časom zhoršuje výkon maziva. Mazivo, ktoré bolo dokonale otestované pri uvedení do prevádzky, môže stratiť väčšinu svojej ochrannej kapacity po 4 000 až 8 000 hodinách prevádzky, v závislosti od prevádzkových podmienok. Mnohé intervaly údržby sa stanovujú skôr na základe kalendárneho času než skutočného stavu, čo vedie k tomu, že ložiská bežia na spotrebované mazivo už dávno po svojej efektívnej životnosti.

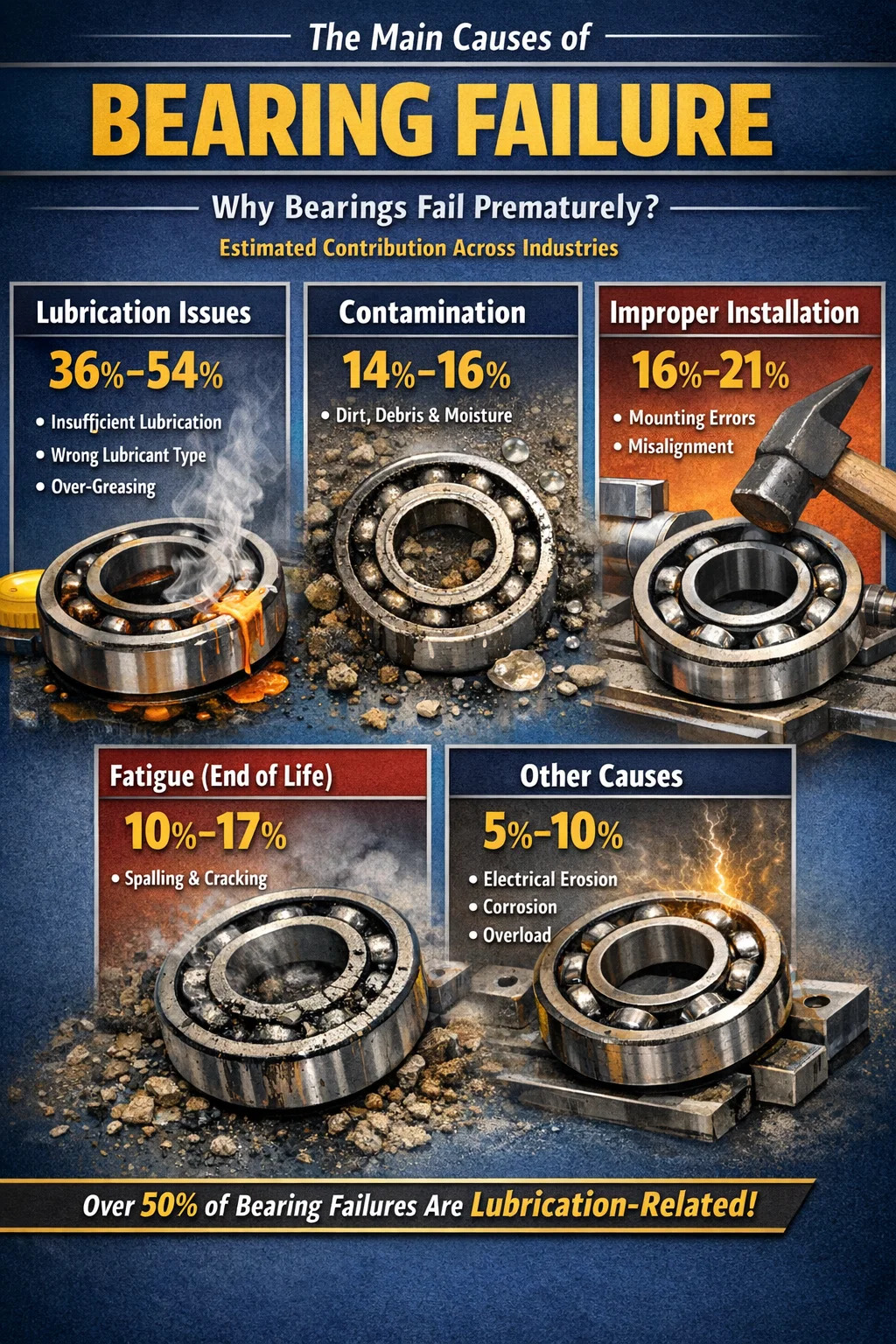

Úplné rozdelenie: hlavné príčiny zlyhania ložísk podľa percent

Rôzne zdroje kategorizujú príčiny zlyhania ložísk mierne odlišným spôsobom, ale hlavné prispievajúce faktory sú konzistentné v rámci priemyselných štúdií. Nižšie uvedená tabuľka obsahuje údaje zostavené z výskumu publikovaného výrobcami ložísk a organizáciami zaoberajúcimi sa inžinierstvom spoľahlivosti.

Tieto čísla sa líšia podľa sektora. V oceliarňach a baníctve hrá kontaminácia väčšiu úlohu v dôsledku vystavenia drsnému prostrediu. Vo farmaceutickom a potravinárskom priemysle je prenikanie vody a agresívne čistiace procesy výraznejšie. Vo veterných turbínach je prechod elektrického prúdu cez ložiská – režim poruchy jedinečný pre pohony s premenlivou rýchlosťou – čoraz významnejší. Pochopenie špecifických príčin porúch pre vašu aplikáciu je dôležitejšie ako slepé nasledovanie priemerných odporúčaní v odvetví.

Kontaminácia: Druhá najničivejšia sila pôsobiaca na ložiská

Kontaminácia je prítomnosť akéhokoľvek cudzieho materiálu – pevných častíc, vody, procesných chemikálií – vo vnútri ložiska. Dokonca aj častice neviditeľné voľným okom môžu spôsobiť značné škody. Oceľová častica s veľkosťou len 10 mikrónov (menšia ako ľudský vlas pri ~70 mikrónoch) je dostatočne veľká na to, aby pri prevalení ložiskovou guľôčkou alebo valčekom vytvorila na povrchu obežnej dráhy nárast napätia.

Kontaminácia pevnými časticami

Nečistoty, kovové úlomky a čiastočky z obrábania, ktoré sa dostanú do ložiskového telesa, spôsobujú abrazívne opotrebovanie a povrchové jamky. V hydraulických systémoch môže udržiavanie čistoty oleja podľa normy ISO 4406, kód 16/14/11 alebo vyššej, niekoľkonásobne predĺžiť životnosť ložísk a komponentov v porovnaní s prevádzkou s kódom 20/18/15. Rozdiel medzi čistým a kontaminovaným mazacím systémom je často rozdiel medzi 20 000 hodinovou životnosťou ložísk a 5 000 hodinovou životnosťou.

Kontaminácia vody

Voda je obzvlášť deštruktívna. Podľa výskumu publikovaného v tribologickej literatúre už obsah vody 0,1 % v mazive na ložiská môže znížiť únavovú životnosť ložiska až o 48 %. Voda spôsobuje vodíkové krehnutie ložiskovej ocele, podporuje koróziu obežných dráh a valivých telies a zhoršuje schopnosť maziva vytvárať film. Kondenzácia počas tepelného cyklovania – zariadenia, ktoré sa počas prevádzky zahrieva a cez noc ochladzuje – je častou cestou pre prenikanie vlhkosti do utesnených ložísk.

Chemická kontaminácia

V potravinárskych a chemických závodoch môžu agresívne čistiace prostriedky a procesné kvapaliny obchádzať tesnenia a napádať priamo ložiskovú oceľ. Dokonca aj mierne kyseliny alebo alkalické zlúčeniny menia chémiu povrchu obežných dráh, vytvárajú mikro-jamkové jamky, ktoré vedú k odlupovaniu. Výber ložísk s vhodným dizajnom tesnenia a chemicky kompatibilnými mazivami je v týchto prostrediach rozhodujúci.

Nesprávna inštalácia: Príčina zlyhania ložiska, ktorej sa dá úplne predísť

Chyby montáže predstavujú značnú časť predčasných porúch ložísk – odhady ich uvádzajú medzi 16 % a 21 % všetkých prípadov. To, čo je obzvlášť frustrujúce, je to, že k poškodeniu inštalácie dôjde skôr, ako ložisko otočí jednu otáčku v prevádzke. Správne nainštalované ložisko so správnym mazivom, ktoré beží v dobre vyrovnanom systéme, dosiahne alebo prekročí svoju menovitú životnosť L10. Ložisko, ktoré bolo na hriadeľ nasunuté kladivom, nebude.

Sila aplikovaná cez nesprávny prsteň

Jednou z najčastejších chýb pri inštalácii je použitie lisovacej sily cez nesprávny ložiskový krúžok. Pri lisovaní guľôčkového ložiska s hlbokou drážkou na hriadeľ musí byť sila aplikovaná iba na vnútorný krúžok – krúžok je nalisovaný. Hnacia sila cez guľôčky a vonkajší krúžok spôsobuje brineling: trvalé vrúbkovanie v obežných dráhach v každej polohe guľôčky. Ložisko sa môže zvonku javiť ako nepoškodené, ale jeho povrchy obežnej dráhy sú už označené a pri prvom otočení bude generovať hluk a predčasne zlyhá.

Nesprávne uloženie hriadeľa a krytu

Ložiská sú navrhnuté tak, aby boli namontované so špecifickými presahmi na hriadele a do puzdier. Hriadeľ, ktorý je poddimenzovaný, umožňuje, aby sa vnútorný krúžok ložiska posúval alebo otáčal – krúžok sa otáča vzhľadom na hriadeľ, pričom vytvára intenzívne trecie teplo a prípadne sa zvára alebo zadrie. Príliš tesné vŕtanie v puzdre môže zdeformovať vonkajší krúžok, čím sa zníži vnútorná vôľa a ložisko bude horúce a predpäté aj pri izbovej teplote.

Nesprávne zarovnanie počas montáže

Uhlové vychýlenie medzi osou hriadeľa a otvorom ložiska – dokonca aj niekoľko desatín stupňa za navrhnutou toleranciou nesúososti ložiska – vytvára nerovnomerné rozloženie zaťaženia na valivé prvky. Valcové a kuželíkové ložiská sú obzvlášť citlivé na nesúosovosť. Prevádzka valčekového ložiska s vychýlením len o 0,05° nad jeho toleranciu môže znížiť jeho vypočítanú životnosť o 50 % alebo viac.

Únava valivého kontaktu: Prirodzený koniec životnosti ložísk

Únava valivého kontaktu je jediný spôsob zlyhania ložiska, ktorý nie je spôsobený chybou údržby alebo konštrukcie – je to mechanizmus očakávaného konca životnosti ložiska, ktoré bolo správne nainštalované, správne namazané a prevádzkované v rámci svojich parametrov menovitého zaťaženia a otáčok. Štandardná miera životnosti ložiska – životnosť L10 – je definovaná ako počet otáčok (alebo prevádzkových hodín pri danej rýchlosti), ktoré vykoná 90 % skupiny identických ložísk pred vznikom únavového odlupovania.

Únavové poškodenie začína ako podpovrchové trhliny iniciované cyklickým šmykovým namáhaním pod kontaktnou zónou. Počas miliónov napäťových cyklov sa tieto trhliny šíria smerom k povrchu a nakoniec spôsobia odlomenie materiálu - proces nazývaný odlupovanie. Spalled obežné dráhy majú charakteristický drsný, vločkovitý vzhľad s jasne definovanými hranami. Správne udržiavané ložisko, ktoré dosahuje únavu odlupovaním, je v skutočnosti úspechom údržby — to znamená, že ložisko dosiahlo svoju konštrukčnú životnosť a nezlyhalo predčasne z príčin, ktorým sa dá vyhnúť.

V praxi je podiel ložísk, ktoré dosahujú skutočnú únavovú životnosť, relatívne malý. Väčšina sa vymieňa kvôli hluku, vibráciám, nárastu teploty alebo plánovaným intervalom údržby pred začiatkom odlupovania. Ak dôjde k únavovému zlyhaniu predčasne – pred vypočítanou životnosťou L10 – je to často znakom preťaženia, defektov materiálu alebo kumulatívneho účinku medzných podmienok mazania v priebehu času.

Elektrická erózia v ložiskách: Rastúci problém v moderných zariadeniach

Elektrická erózia – tiež nazývaná elektroerózia alebo poškodenie elektrickým výbojom (EDM) – sa výrazne zvýšila ako príčina zlyhania s rozsiahlym prijatím pohonov s premenlivou frekvenciou (VFD) v elektromotoroch. VFD zavádzajú vysokofrekvenčné napäťové impulzy, ktoré môžu indukovať hriadeľové prúdy. Keď sa tieto prúdy vybíjajú cez ložisko, vytvárajú na povrchu obežnej dráhy a valivých telies mikroskopické oblúkové krátery.

Vzor poškodenia je charakteristický: obežné dráhy majú matný alebo ryhovaný vzhľad s pravidelnými zvlneniami prebiehajúcimi po obvode krúžku. Tento ryhovaný vzor je spoľahlivým diagnostickým indikátorom elektrickej erózie. V motoroch poháňaných VFD bez adekvátneho uzemnenia hriadeľa alebo izolovaných ložísk môže elektrická erózia zničiť ložisko už za 3 až 6 mesiacov. , aj keď je mazanie a montáž dokonalé.

Riešenia zahŕňajú uzemňovacie krúžky hriadeľa, izolované ložiskové telesá alebo vnútorné krúžky alebo keramické hybridné ložiská s valivými prvkami z nitridu kremíka, ktoré sú elektricky nevodivé. Výber vhodného protiopatrenia závisí od veľkosti motora, konfigurácie VFD a usporiadania uzemnenia systému.

Ako identifikovať príčinu zlyhania ložiska po skutočnosti

Poškodené ložiská majú na svojom povrchu diagnostický dôkaz, ak sa pred vyradením dôkladne preskúmajú. Analýza zlyhania ložísk - niekedy nazývaná fraktografia pri skúmaní povrchov zlomenín kovov - je štruktúrovaný proces porovnávania pozorovaných vzorov poškodenia so známymi spôsobmi zlyhania. Väčšina výrobcov ložísk ponúka na tento účel návody na analýzu porúch a laboratórne služby.

• Leštené, hladké opotrebenie valivých prvkov a obežných dráh s rozmazaním: nedostatok maziva alebo nesprávna viskozita
• Rovnomerne rozmiestnené priehlbiny pri rozostupoch guľôčok alebo valčekov: brineling z nesprávnej inštalácie alebo nárazového zaťaženia
• Drsný, jamkovaný povrch so zabudovanými časticami: abrazívne znečistenie
• Červeno-hnedé sfarbenie a korózne jamky: vniknutiu vody alebo korozívnej kontaminácii
• Obvodové drážkovanie na obežnej dráhe: elektrická erózia z hriadeľových prúdov
• Odlupovanie s drsným, šupinatým povrchom a jasnými okrajmi: únava valivého kontaktu (môže byť normálnym koncom životnosti alebo spôsobená preťažením)
• Jednostranné zaťaženie obežných dráh: nesúosovosť alebo axiálne zaťaženie v iba radiálnom ložisku

Ponechanie zlyhaných ložísk v zapečatených plastových vreckách ihneď po vybratí – pred čistením – zachováva stav maziva a stopy nečistôt, ktoré sa môžu stratiť, ak sa ložisko utrie alebo umyje. Fotografovanie inštalovanej polohy ložiska, značenia hriadeľa a stavu otvoru v puzdre pred odstránením pridáva cenný kontext pre analýzu.

Praktické kroky na prevenciu predčasného zlyhania ložísk

Vzhľadom na to, že väčšine porúch ložísk sa dá predísť, prístup štruktúrovanej prevencie sa zameriava na najbežnejšie spôsoby zlyhania v poradí ich štatistickej pravdepodobnosti.

Vytvorte program riadenia mazania

Mazivá vyberajte na základe typu ložiska, rýchlostného faktora (n × dm), rozsahu prevádzkových teplôt a vplyvu prostredia – nie na základe toho, čo je už v sklade. Zdokumentujte správny typ maziva, množstvo a interval premazania pre každé mazacie miesto v závode. Namiesto dávkovania hmatom používajte kalibrované mazacie pištole; štandardná mazacia pištoľ poskytuje približne 1,3 gramu na zdvih, čo je užitočný základ pre výpočet objemov. Ak je to možné, implementujte domazávacie intervaly podľa stavu pomocou ultrazvukového monitorovania alebo odberu vzoriek maziva, aby ste zistili degradáciu skôr, ako dôjde k poruche.

Zlepšite inštalačné postupy

Odstráňte kladivovú inštaláciu ložísk na hriadele. Použite vhodné montážne nástroje: indukčné ohrievače pre vnútorné krúžky s interferenčným uložením (zvyčajne postačuje zahriatie na 80 °C – 100 °C a neovplyvňuje metalurgiu ložiskovej ocele), hydraulické lisy s adaptérmi, ktoré pôsobia silou len na osadený krúžok, a mechanické montážne nástroje pre stredne veľké ložiská. Pred inštaláciou skontrolujte rozmery hriadeľa a puzdra pomocou kalibrovaného mikrometra – 10-minútový krok merania zabráni mesiacom predčasného vyšetrovania porúch.

Kontrolujte kontamináciu pri zdroji

Náhradné ložiská skladujte v ich originálnom balení na čistom a suchom mieste mimo dosahu extrémnych teplôt. Nikdy neotvárajte obaly ložísk až do momentu montáže. Pri dávkovaní udržiavajte nádoby s mazivom utesnené a filtrované. Pravidelne kontrolujte a vymieňajte tesnenia krytu – opotrebované tesnenie, ktorého výmena stojí 2 doláre, môže umožniť kontamináciu, ktorá zničí ložisko za 500 dolárov v priebehu mesiacov. V prostrediach s vysokou expozíciou časticiam zvážte prechod z tesnení s jedným okrajom na tesnenie s dvoma okrajmi alebo prechod na ložiskové jednotky s labyrintovými tesneniami, aby ste dosiahli lepšie vylúčenie.

Implementujte monitorovanie stavu

Analýza vibrácií, monitorovanie teploty, analýza oleja a ultrazvukové monitorovanie emisií poskytujú rôzne okná do stavu ložísk. Dobre implementovaný vibračný program využívajúci obálkovú analýzu alebo vysokofrekvenčné rezonančné techniky dokáže odhaliť defekty ložísk 4 až 8 týždňov predtým, ako sa porucha stane kritickou, čo umožňuje plánovanú výmenu počas plánovanej údržby a nie núdzové vypnutie. Nárast teploty nad normálnu prevádzkovú úroveň je varovným signálom neskorého štádia – v čase, keď sa ložisko dostane o 10 °C až 15 °C nad svoju historickú základnú hodnotu, už môže dôjsť k značnému poškodeniu.

Po inštalácii skontrolujte zarovnanie

Zarovnanie hriadeľa by sa malo overiť pomocou laserového nástroja na vyrovnanie po každej výmene ložiska na pripojenom zariadení. Metódy číselníkových indikátorov sú prijateľné pre menšie stroje. Cieľové tolerancie súososti, ktoré sú užšie ako menovitá kapacita nesúosovosti spojky – spojka sa prispôsobuje zvyškovému nesúosovosti pri prevádzkovom teplotnom raste, nie bežnému nesúosovosti spôsobenému nepresnou inštaláciou. Súprava čerpadlo-motor zarovnaná s paralelným posunom 0,05 mm a uhlom 0,05 mm/100 mm trvalo vydrží zostava zarovnaná s presnosťou 0,2 mm.

Chyby pri výbere ložiska, ktoré skracujú životnosť ešte pred montážou ložiska

Niekedy porucha ložiska nie je problémom údržby – je to problém konštrukcie alebo výberu. Určenie nesprávneho typu ložiska pre podmienky zaťaženia alebo poddimenzovanie ložiska pre aplikované zaťaženie vytvára poruchové stavy, ktoré nemôže prekonať žiadna správna prax údržby.

• Guličkové ložiská s hlbokými drážkami sú optimalizované pre radiálne zaťaženie s miernymi axiálnymi zložkami. Ich použitie v aplikáciách s vysokým axiálnym axiálnym zaťažením vedie k preťaženiu gule a rýchlej únave.
• Valčekové ložiská efektívne prenášať ťažké radiálne zaťaženia, ale bez prírubového krúžku navrhnutého na tento účel nie je možné preniesť značné axiálne zaťaženie.
• Guličkové ložiská s kosouhlým stykom sú navrhnuté pre kombinované radiálne a axiálne zaťaženie a musia byť namontované v pároch alebo súpravách, aby fungovali správne – jediné ložisko s kosouhlým stykom na hriadeli, ktoré vidí axiálne zaťaženie v oboch smeroch, zlyhá.
• Kuželíkové ložiská na správne fungovanie vyžadujú správne axiálne predpätie – príliš malé a valčeky sa šmýkajú; príliš veľa a ložisko je horúce a skoro sa unaví.

Proces výberu ložiska by mal zahŕňať výpočet ekvivalentného dynamického zaťaženia, overenie rýchlostného faktora vzhľadom na rýchlostný stupeň ložiska a potvrdenie, že životnosť L10 spĺňa požadovaný servisný interval aplikácie s primeranou bezpečnostnou rezervou – zvyčajne faktor 3 až 5 pre kritické zariadenia.

Skutočné náklady na zlyhanie ložísk v priemyselných prevádzkach

Náklady na výmenu ložiska takmer nikdy nie sú skutočnými nákladmi na poruchu ložiska. V závode na nepretržité spracovanie – papiereň, chemická továreň, linka na výrobu potravín – môže neplánované zlyhanie ložísk, ktoré spôsobí odstávku na jednu hodinu, ľahko stáť 10 000 až 100 000 dolárov alebo viac v strate výroby, v závislosti od hodnoty priepustnosti zariadenia. Sekundárne poškodenie susedných komponentov – tesnenia, hriadele, kryty, spojky – často zvyšuje náklady, ktoré prevyšujú samotné ložisko.

Štúdie orgánov údržby neustále ukazujú, že reaktívna údržba stojí 3 až 9-krát viac na opravu ako plánovaná údržba založená na stave. Ložisko v hodnote 200 USD, ktoré neočakávane zlyhá a odstaví výrobnú linku na 4 hodiny, prináša celkové náklady na udalosť, ktoré nemôže kompenzovať žiadna optimalizácia ceny ložísk. Tento ekonomický prípad je základom pohybov údržby zameranej na spoľahlivosť (RCM) a prediktívnej údržby (PdM) — cieľom nie je kúpiť lacnejšie ložiská, ale zabezpečiť, aby každé ložisko dosiahlo svoju konštrukčnú životnosť.

Pre manažérov údržby, ktorí vytvárajú obchodný prípad pre vylepšené programy mazania, kontrolu kontaminácie alebo zariadenia na monitorovanie vibrácií, je výpočet návratnosti investícií zvyčajne jednoduchý: jedna kritická porucha, ktorej sa predišlo, často zaplatí za monitorovacie zariadenie a náklady na implementáciu programu mnohonásobne viac.

Zhrnutie: Riešenie zlyhania ložísk začína mazaním, potom všetkým ostatným

Prvá príčina zlyhania ložísk – problémy s mazaním – je tiež najlepšie kontrolovateľná. Správny výber maziva, správne množstvo, vhodné intervaly domazávania a prevencia kontaminácie eliminujú najväčšiu kategóriu porúch ložísk, ktorým sa dá predísť. Po namazaní sa pozornosť venovaná inštalačným postupom, vylúčeniu kontaminácie, overeniu vyrovnania a monitorovaniu stavu venuje zostávajúcim závažným poruchovým režimom v zostupnom poradí štatistického vplyvu.

Ložiská nie sú spotrebný materiál, ktorý sa jednoducho opotrebuje – sú to presné súčiastky, ktoré pri správnych prevádzkových podmienkach spoľahlivo dosiahnu svoju menovitú životnosť. Keď zlyhajú skoro a opakovane, príčina je takmer vždy vysledovateľná v špecifickej, identifikovateľnej a opraviteľnej údržbe alebo medzere v dizajne. Proces analýzy porúch – systematické skúmanie každého zlyhaného ložiska pred jeho vyradením – je najviac nevyužívaným nástrojom v súprave nástrojov priemyselnej údržby a tým, ktorý časom najspoľahlivejšie uzatvára slučku medzi výskytom poruchy a odstránením základnej príčiny.
